1.设备名称、型号及数量

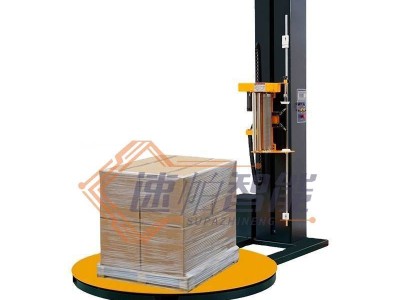

1）.设备名称：自动预拉伸型包装机

2）.设备型号：TP1650SP

3）.数    量：1

2.设备组成

1）、控制系统 1套

2）、缠绕包装主机 1台

3.包装过程简介

综述：自动预拉伸型缠绕包装机，主要适用于生产量大、物流效率较高的现代化作业，满足较轻或较重货物的包装要求。可根据不同的产品和现场的实际需求，定制不同的包装系统，自动完成货物的感测、包装的过程，广泛应用于食品、饮料、化工、造纸、建材、医疗等行业。

1）、准备工作

上膜：工作人员将机用拉伸膜膜固定在膜架上，穿膜，把拉伸出的机用膜固定在托盘上。

2）、开启电源：

打开电控箱，闭合空气开关，关闭电控箱

用钥匙打开钥匙开关，开始运行

工作人员根据货物情况更改控制面板上的顶层、底层、往复次数等参数，确认后按下启动键。

3）、运行

启动自动运行，机器开始运行，转盘缓慢稳定的转动，膜架装置开始运行，将拉伸膜自动贴合在货物上，膜架开始上下移动，在包装过程中，可以手动调节拉伸膜的张紧力和速度，根据设定的参数，设备自动停止，人工断膜。操作工人将货物运出包装工位，整个包装结束。至此完成一个循环，重复上述动作可连续包装。

4）、换膜

当一卷缠绕膜即将用完时需要停机关闭电源，人工换膜并从步骤一开始。

4.技术参数及配置

1）、技术参数：

包装范围     500-1200*500-1200（L*W）

转台直径     1650mm

包装高度     2000mm

整机高度     2480mm

转台高度     80mm

包装效率     20-30托/小时

转台承重     2000kg(可定做)

整机重量     500kg

整机功率     1.5kw

电源电压     220V

转盘速度     0~12转/分

适用薄膜     15~35预拉型机用缠绕膜（建议使用25μ）

2.)控制系统

PLC可编程控制，缠绕层数及次数可变更

光电开关，自动感测货物高度

随机加固缠绕功能，可对局部进行特殊保护

越顶时间设定功能

3)、转台驱动

转盘变频调速0~12rpm可调

转台自动复位

缓起缓停功能

4)、薄膜系统

采用优质钢板制成

制作完成后酸洗、磷化、喷塑

预拉伸膜架：拉伸比为1:2.5，自动送膜，送膜速度可调。

出膜方便，一拉即可，断膜后膜架自动停止运转。

送膜电机0.25KW

接近开关控制薄膜送出，灵敏可靠。

送膜电机0-750rpm可调。

膜架上安装光电开关，自动检测货物高度。

5)、立柱部分

双链条传动，平稳可靠；升降速度可调；包装高度可订做

6）、基本特征：

具有过载、过流等保护功能，安全可靠。设计简洁明了，维护极方便。封闭式结构，坚固耐用。采用PLC可编程控制器控制。可设定缠绕圈数，可选择局部加强，可自动复位

一键操作，灵活实用。可任意加强缠绕目标局部缠绕。
