| 详细参数 | |||
|---|---|---|---|
| 品牌 | 泊衡 | 型号 | 定制 |
| 产品用途 | 制管 | 产品别名 | 焊管机 |
| 适用行业 | 建筑 | 规格尺寸 | 定制 |
| 产地 | 泊头 | ||

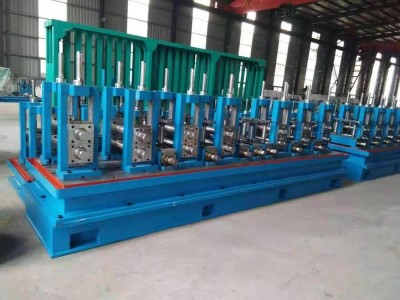

泊衡HG50K76高频焊管设备方管成型设备
50k76高精度高频焊管设备简介
|
加工范围 |
加工材质 |
普通碳素钢 |
|
管子厚度 |
0.6-2.5mm |
|
|
管子尺寸 |
20-76mm |
|
|
开卷机 |
液压站 |
|
|
内径 |
Φ450-Φ550mm |
|
|
外径 |
Φ1200-Φ1700mm |
|
|
带钢宽度 |
60-240mm |
|
|
承重 |
3000kg |
|
|
剪切对焊 |
宽度 |
60-240mm |
|
厚度 |
0.6-2.5mm |
|
|
笼式储料仓 |
带钢宽度 |
60-240mm |
|
喂料速度 |
|
|
|
电机 |
11kw |
|
|
成型定径机 |
水平轴径材质 |
Φ60mm，材质：40Cr。 |
|
立辊轴径材质 |
Φ40mm，材质40Cr。 |
|
|
导向轴径材质 |
Φ40mm,材质：40Cr |
|
|
挤压轴径材质 |
Φ40mm,材质：40Cr |
|
|
刮刀 |
2把 |
|
|
冷却 |
1个 |
|
|
土耳其头 |
八辊式壹架 |
|
|
电机 |
132kw |
|
|
电脑飞锯 |
管厚度 |
0.6-2.5mm |
|
切断长度 |
4-12 |
|
|
锯切电机 |
15kw |
|
|
运行电机 |
15kw |
|
|
速度 |
20次/分 |
|
|
下料辊道 |
传动轮 |
皮带传动 |
|
长度 |
12米 |
|
|
固态高频 |
200kw |
|
|
|
|
|
工艺流程
开卷→立式活套→校平→轧制成型→高频焊接→刮刀→冷却 →定径→矫直→飞锯切料→下料
高频焊管机是以带钢为原料，经开卷、成型、高频焊接、解决焊瘤、定径、校直、切断等一系列制管工序制造出圆钢管或各样式一行钢管的成套设备。采用辊式成型将带钢冷弯加工成圆坯，通过高频感应加热将焊缝挤压形成圆管，在经过定径加工生产出各样式标准规格的圆管、方矩形管。
高频焊管用途：
焊管，直缝高频焊接钢管具有工艺相对简单，速度快连续生产的特点，在民用建筑、石化、轻工等部门有许多用途。多用于输送低压流体或做成各样式工程构件及轻工产品。
