| 详细参数 | |||
|---|---|---|---|
| 品牌 | 台亿 | 产品类型 | 全新 |
| 布局形式 | 立式 | 控制形式 | 人工 |
| 是否库存 | 非库存 | 适用范围 | 通用型 |
| 适用行业 | 通用 | 作用对象材质 | 金属 |
| 类型 | 摇臂钻床 | ||
一、 总体要求
1、外观造型美观大方,总体布局匀称协调.，采用机械伟动，机械夹紧，机械变速操作简便。导轨经超高频淬火。摇臂自动升降，主轴自动进刀，生产效率高。
2、结构可靠，制造精良，保证了机床精度持久性。将钻床的优点聚为一体。使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能，广泛用于大中小型企业，设备适用于汽车，轮船，模具，五金，塑料，电子，钢结构等零部件的加工产业。
3、设备工况环境。在海拔高度≤2000米、环境温度0℃-45℃，相对湿度≤85%下能可靠、稳定运行。
4、安全设备设施要求。设计配置合理，各报警、自动控制装置灵敏、可靠、准确，所有安全设备设施均有安全生产许可、质量合格等国家法律法规要求的相关证书。
5、机床铸件采用先进树脂砂生产技术和工艺，对铸件进行高温回火处理。机床床身整体铸件达到HT150-HT200；工作台等导轨面材质达到HT250，铸件材质好；刚性好；柔韧性好；不变形，不断裂。
二、结构特点:
※整机采用优质树脂砂铸造
※齿轮采用高频淬火磨齿
※采用双速全铜电机
※本机床采用摇臂上下限位功能
※采用主轴进刀限位自动断电
※摇臂采用电动升降,主轴配有自动钻孔功能
三、设计及制造标准
设备设计及制造执行标准《企业标准》。

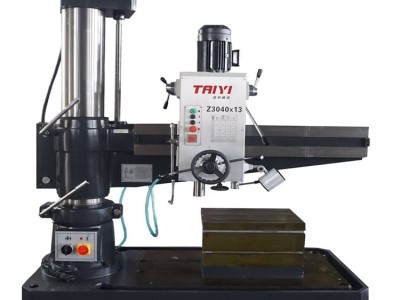

四、主要技术参数要求
|
主要技术参数 |
单位 |
Z3040*13 |
|
最大钻孔直径 |
mm |
不锈钢，碳钢36mm。 铸铁40 |
|
主轴中心至立柱母线距离 |
mm |
320-1170 |
|
主轴端面至底座工作面距离 |
mm |
300-1100 |
|
主轴锥孔 |
|
莫氏4# |
|
主轴行程 |
mm |
200 |
|
主轴进给量范围 |
mm/r |
0.10 0.16 0.25 |
|
主轴转速范围 |
r/min |
34 - 1220 |
|
主轴变速级数 |
级 |
12级 |
|
主轴进给级数 |
|
3级 |
|
摇臂回转角度 |
° |
360±180° |
|
摇臂升降速度 |
m/min |
1.3 |
|
主电机功率 |
Kw |
1.5/2.2 |
|
升降电机功率 |
Kw |
1.1 |
|
冷却泵电机功率 |
Kw |
0.5 |
|
外形尺寸 |
mm |
1850*800*2350 |
|
机床重量 |
kg |
1700 |
五、产品介绍
1、主要关键件选用高强度铸铁和钢材。
2、经专业化设备连续加工，确保基础部件精良。
3、采用机械预选变速机构，可节省辅助时间。
4、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用机械驱动的菱形块夹紧机构，夹紧可靠。
6、12级主轴转速与6级进给可根据不同的加工需求选配。
7、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
8、有完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为加大延长。
10、新工艺涂装和不断改进的外观展示时代风范。
六、随机附件
钻夹头1个、变径套2个、楔铁1个、接杆1个、产品说明书
随机文件
|
序号 |
名 称 |
文件类型 |
数量 |
备注 |
|
1 |
装箱单 |
文本材料 |
1 |
|
|
2 |
合格证 |
文本材料 |
1 |
|
|
3 |
说明书 |
文本材料 |
1 |
|
七、售后服务
售后服务壹年。按《产品合格证》质量问题保修一年，电器易损件除外。
五、包装与运输
1、设备包装满足交通长途运输、多次搬运及储运要求。
2、安装调试易损件、特殊吊具、专业工具等，单独包装并标明相应字样。
六、验收
设备验收符合相应行业国家标准要求
1、按照设备设计制造标准、技术协议内容进行验收。
2、验收形式：到货验收。免费送货到买受人国内客户地点。
七、售后服务承诺
台亿精密机械有限公司秉承“对用户负责，让用户满意”的公司宗旨，对销售或使用我公司产品的用户作如下承诺：
1、我公司出厂的产品，产品达到优质、可靠，做到在公司内消除早期故障并按国家规定三包服务期为壹年。
2、在质保期内我公司的产品如出现质量问题，我公司售后服务部门将及时给予解决：
①一般问题，通过电话或传真等方式，4小时之内给答复。
②需要派人现场解决的，分距离远近，分别在24小时至48小时之内派人前往。
③为用户提供优良的售前和售后服务。在产品使用过程中，发现质量问题，在接到用户通知后4小时内作出答复，或24小时至48小时内派出服务人员，并做到故障不排除，维修人员不撤离现场。
3、在保修期过后，我公司仍负责设备的终生维修服务，根据具体情况收取成本费。
4、对出厂的产品，保证热情快捷为用户提供维修备件。
5、我公司在全国建有强大的售后服务网络，多名技术顾问及售后工程师遍及全国各地区。我司办事处有对技术精益求精的售前、售后服务工程师。能为用户提供上乘、优质、高效的服务保证。
