| 详细参数 | |||
|---|---|---|---|
| 品牌 | 上海幻通 | 型号 | WS1522EWS1522B |
| 测量精度 | 0.5 | 频率 | 50-60HZ |
| 精度等级 | 一级 | 适用范围 | 4-20Ma |
| 加工定制 | 是 | 重量 | 0.5 |
| 产地 | 上海 | ||

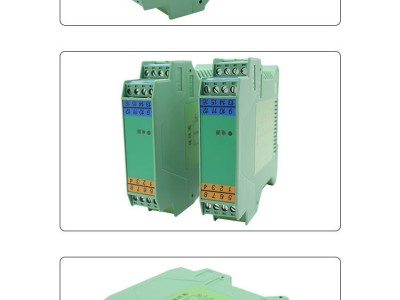

WS1522D,WS1522A,WS1522E WS1522B信号隔离器三端电流隔离端子
信号隔离器WS1522 D三端口电流输出型隔离端子
输入、输出、电源三端口隔离；多种输入范围；DIN T型导轨卡装方式。
输入/输出范围：
尾标 输入 输出
A 0-75mV 4-20mA
B 0-10V 4-20mA
C 4-20mA 0-10mA
D 0-10mA 4-20mA
E 4-20mA 4-20mA
F 1-5V 4-20mA
G 0-5V 4-20mA
S 用户特定规格 用户特定规格
主要技术参数：
输入阻抗 电压型:≥100KΩ,电流型≤100Ω
输出负载电阻 0-500Ω
精度 0.2%
温度系数 <100ppm/℃
工作温度范围
响应时间 <10mS(可选<10mS)
隔离 输入、输出、电源，三端口间相互隔离
绝缘电阻 >100MΩ(500VDC)
绝缘强度 1500VDC/1分钟
电源 24VDC ± 10%
功耗 0.72W（输出20mA）
