随着数据中心规模的不断扩大和电力需求的日益增长，传统的电力监控系统已无法满足现代数据中心对电力管理的精细化、智能化需求。智能母线交流监控装置作为一种新型的电力监控解决方案，能够实时监测电力参数、温度、湿度等关键数据，并通过集中监控系统实现数据上传与分析，确保数据中心电力系统的安全、稳定运行。本文将详细介绍智能母线交流监控装置的功能、技术特点及其在数据中心中的应用。
关键词：智能母线、交流监控装置、数据中心、电力监控、Modbus-RTU
1. 引言数据中心作为现代信息社会的核心基础设施，其电力系统的稳定性和安全性至关重要。传统的电力监控系统通常采用集中式列头柜进行电力分配和监控，但随着数据中心规模的扩大，这种方式的局限性逐渐显现。智能母线交流监控装置应运而生，它通过模块化设计、分布式监控和智能化管理，为数据中心提供了更加灵活的电力监控解决方案。
2.数据中心母线监测难点数据中心作为高可靠性和高性能要求的基础设施，其电力供应至关重要，而母线作为电力系统中的关键组成部分，需要进行监控和管理。以下是数据中心母线监测面临的一些主要困难点：
高密度电力需求
数据中心的电力负载密集且持续变化，尤其是在服务器、存储设备和其他高功率设备的集中运行下。监测母线时，必须确保对大量电力参数的实时准确测量，这需要高精度的监控装置和强大的数据处理能力。而电流、电压、功率等参数的波动对母线监控系统提出了高要求，尤其在负载高峰时，监测系统可能面临处理压力。
复杂的电力参数
数据中心内部电力系统复杂，包含多条母线、配电设备、UPS（不间断电源）等。母线监控需要对电力的多个维度进行分析，包括电压、电流、功率因数、谐波等。在这些电力参数变化时，及时发现异常并进行分析与报警是一个挑战。
实时性要求
数据中心的电力系统需要保持高可用性，任何电力中断或异常波动都可能导致系统停机，造成大量经济损失。因此，母线监控系统必须具备实时性，能够在瞬间发现问题并及时响应。这要求系统具备高带宽、低延迟的数据传输与处理能力。
环境干扰
数据中心的电气设备和服务器产生大量的电磁干扰，这可能影响到母线监控系统的信号稳定性和准确性。尤其是在高频段，电磁干扰可能导致通讯丢失或数据错误，从而影响母线监测系统的性能和可靠性。
监控系统的集成
在数据中心，母线监控装置通常需要与其他设施监控系统（如温湿度监控、视频监控、安全报警系统等）进行集成。不同系统之间的数据格式、通讯协议、系统架构的差异，可能会导致系统整合的复杂性。如何实现不同监控系统之间的无缝集成，并确保数据的可靠传输与处理，是一个技术挑战。
设备维护与升级
数据中心的母线监控系统需要持续的设备维护和升级。由于技术的快速发展和硬件设备的更新换代，如何确保监控设备在使用中保持稳定，并能与新技术、新设备兼容，是维护工作中的一大难点。
故障诊断与报警
母线故障通常是由于电流过载、接触不良、短路等原因引起的，且往往发生在设备负载波动或环境温度过高时。如何在多个监控点中准确识别并判断故障类型，同时避免误报和漏报，是母线监控系统面临的难题。
数据中心母线监测系统的困难点集中在高密度电力负载、实时性要求、环境干扰、系统集成、设备维护、故障诊断等方面。随着技术的发展，解决这些困难需要的监控设备、智能化的分析算法以及系统间的高度集成和兼容性设计。
172，。，有任何问,6972.，都可以随时问的，5322

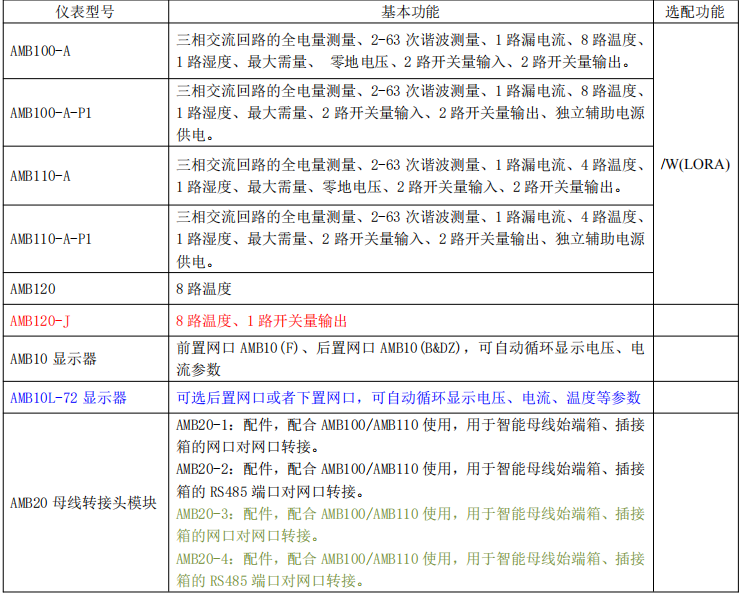

3. 智能母线交流监控装置概述3.1设备规格
注：1.AMB：母线产品系列，100：用于始端箱，110：用于插接箱，120：用于测温，A：交流系统，P1:独立 辅助电源供电。
2.可选配 AMB10、AMB10L-72 显示器， 自动循环显示电压、电流参数。
3.带 LORA 功能时，有外置吸盘天线，标配线长 2 米。
4.温度传感器有圆孔 12mm，8mm 两种，圆柱 6mm 一种，每种可分黄、绿、红、黑四色。
3.2 技术参数
3.3 产品功能
智能母线交流监控装置（AMB）是针对数据中心电力监控需求设计的产品，主要包括始端箱检测模块和插接箱检测模块。其主要功能包括：
全电量测量：实时监测三相交流回路的电压、电流、频率、有功功率、无功功率、功率因数等电力参数。
谐波测量：支持2-63次谐波测量，帮助分析电力质量。
温度监测：支持8路温度监测，实时监控母线接口温度，防止过热。
漏电流监测：监测漏电流，确保电力系统的安全性。
开关量输入输出：支持2路开关量输入和2路开关量输出，用于报警和控制。
通讯接口：配备2路RJ45通讯接口，支持Modbus-RTU协议，方便数据上传至主控系统。
3.4 外形结构
3.5 组网方案

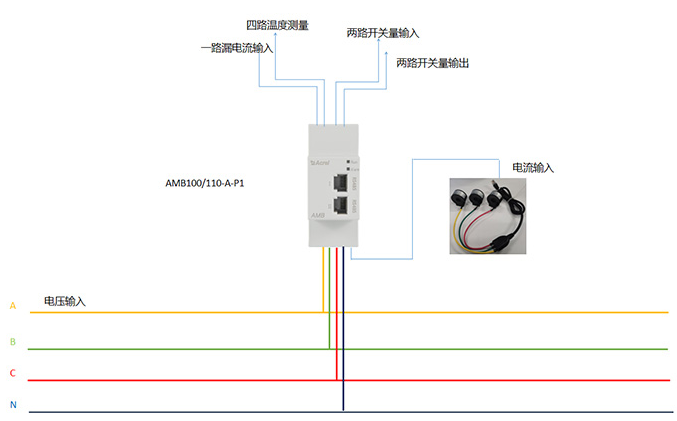

3.6 接线方式
4.1 实时监控与报警
数据中心对电力系统的稳定性要求极高，任何电力波动或故障都可能导致数据丢失或设备损坏。AMB智能母线交流监控装置能够实时监测电力参数，并通过Modbus-RTU协议将数据上传至主控系统。当检测到电压、电流、温度等参数异常时，装置会立即触发报警，并通过蜂鸣器、继电器输出等方式通知运维人员，确保问题能够及时处理。
4.2 温度监控与过热保护
数据中心设备密集，电力负载大，容易产生过热问题。AMB智能母线交流监控装置配备了8路温度传感器，能够实时监测母线接口的温度。当温度超过设定阈值时，装置会触发报警并自动切断电源，防止设备过热损坏。此外，温度传感器还可以根据不同的母线接口位置进行灵活安装，确保监控的多面性。
4.3 谐波分析与电力质量优化
数据中心对电力质量的要求极高，谐波问题可能导致设备故障或数据丢失。AMB智能母线交流监控装置支持2-63次谐波测量，能够帮助运维人员分析电力系统中的谐波问题，并通过调整电力设备或安装滤波器等方式优化电力质量，确保数据中心设备的稳定运行。
4.4 集中监控与数据分析
AMB智能母线交流监控装置支持集中监控，能够将多个插接箱的电力参数、温度、湿度等数据上传至主控系统。通过主控系统的数据分析功能，运维人员可以实时了解数据中心的电力使用情况，及时发现潜在问题，并进行优化调整。此外，装置还支持历史数据存储，方便后续的数据分析和故障排查。
4.5 灵活的安装与扩展
AMB智能母线交流监控装置采用模块化设计，支持DIN35mm导轨安装，安装方便且节省空间。此外，装置还支持多种互感器和温度传感器的选配，能够根据数据中心的具体需求进行灵活配置。随着数据中心的扩展，AMB装置也可以通过增加模块的方式进行扩展，确保系统的可扩展性和灵活性。
结论智能母线交流监控装置作为一种新型的电力监控解决方案，能够有效满足数据中心对电力系统的精细化、智能化管理需求。通过实时监控、温度保护、谐波分析等功能，AMB装置能够确保数据中心电力系统的安全、稳定运行。随着数据中心规模的不断扩大，智能母线交流监控装置将在未来的电力监控领域发挥越来越重要的作用。
