三维扫描-头盔尺寸检测

采用扫描设备仪器：

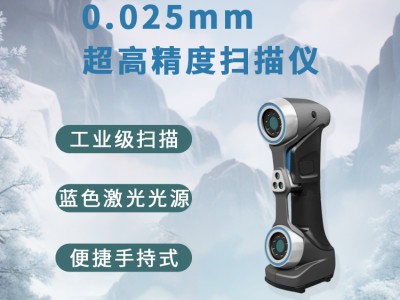

手持式激光三维扫描仪

三维扫描过程：

应用CASAIM手持式激光三维扫描仪扫描头盔，流程简单、易于操作、可十分的对获取头盔的三维结构，具体如下：

1、扫描设备选择‌

使用手持式蓝光/激光三维扫描仪（如CASCAN系列），精度达0.025mm级别，适用于头盔曲面及复杂结构‌。

配套转台、标志点贴纸及校准工具‌。

环境设置‌

避免强光直射，室内光照均匀，减少环境光对激光/蓝光扫描的干扰‌。

固定头盔于稳定平台或转台，防止扫描过程中晃动‌。

2、头盔预处理‌

表面处理‌

清洁头盔内外表面，去除灰尘、油污，对高反光区域（如护目镜）喷涂哑光显影剂（如钛白/粉）增强扫描数据捕捉效果‌。

在深孔、卡扣等复杂区域粘贴定位标志点（直径3-5mm），辅助多角度数据拼接‌。

扫描区域规划‌

将头盔分为顶部、侧面、护目镜等区域，分阶段扫描以减少盲区‌。

3、数据采集：‌

多角度扫描‌

扫描大曲面（如顶部弧面），单次扫描时间3-5分钟，再补扫细节区域（通风孔、卡扣）‌。

对护目镜开孔等薄壁结构采用低功率激光模式，避免数据穿透失真‌。

实时质量监控‌

通过软件预览点云完整性，及时补扫缺失区域‌。

数据处理与输出‌

数据优化‌

拼接多站点数据：通过标志点或特征匹配完成对齐，生成完整点云模型‌。

去除噪点（如灰尘反射点）、填补孔洞（护目镜边缘等），平滑网格表面‌。

模型对齐与分析‌

将扫描数据与原始CAD模型进行佳拟合对齐（RPS基准对齐或特征匹配）‌。

生成3D色谱偏差图，量化关键尺寸（如内衬空间容积误差、护目镜开孔位置偏差）‌。

成果输出‌

逆向工程：导出STL/STEP格式模型，用于模具修复或个性化内衬设计‌。

报告：输出PDF格式报告，标注超差区域及工艺改进建议（如注塑压力调整）‌。

使用三维扫描仪对头盔进行尺寸检测，在工业制造、运动装备研发及安全防护领域具有重要的用处：

1. 质量控制与合规验证‌

►通过全尺寸扫描生成三维数据，与原始设计模型对比分析，检测形位公差（如护目镜开孔位置、通风孔间距等）‌。

优势‌：单次扫描覆盖复杂曲面，避免传统接触式测量工具（如卡尺）的盲区，精度可达0.02mm级别‌。

2. 复杂结构优化‌

►测量深凹槽、曲面过渡区等复杂结构的细节数据，分析空气动力学性能或冲击力分布，优化头盔外形设计‌。

如‌：某雪车头盔通过三维扫描发现曲面曲率偏差，调整后风阻系数降低12%‌。

3. 个性化定制与适配性提升‌

►扫描用户头型数据，生成贴合度更高的定制化头盔内衬，减少运动中的晃动风险‌。

技术实现‌：结合3D打印技术，快速制作适配不同头围的原型，提升穿戴舒适性‌。

4. 逆向工程与模具修复‌

►对无原始设计图纸的旧款头盔进行逆向建模，生成可编辑的CAD文件，支持模具修复或改进迭代‌。

应用场景‌：摩托车头盔的快速或竞品分析‌。

5. 动态测试与安全性能验证‌

►在冲击实验中，通过扫描变形数据量化头盔受力后的形变程度，评估材料抗冲击能力‌。

如‌：某研究团队结合扫描数据优化头盔缓冲层结构，使其抗冲击性能提升18%‌。

6. 生产流程优化‌

►实时检测注塑成型头盔的尺寸稳定性，分析模具磨损或注塑参数问题（如缩痕、翘曲），降低废品率‌。
