三维扫描-塑胶件CAV尺寸检测

采用扫描设备仪器：

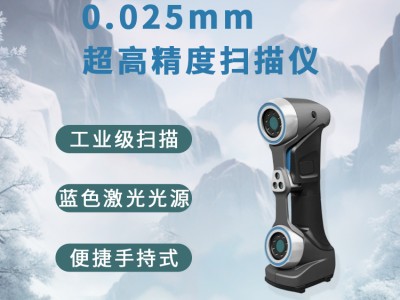

手持式激光三维扫描仪

三维扫描过程：

应用CASAIM手持式激光三维扫描仪扫描塑胶件，流程简单、易于操作、可十分的对获取塑胶件的三维结构，具体步骤如下：

(1) 直接扫描，用手持式激光三维扫描仪对工件进行扫描，内容包括工件的型面、边界等，扫描结果如图。

（2）扫描数据预处理。对扫描数据进行去除噪音等处理。

（3）通过扫描塑胶件的三维结构，然后通过CASAIM的检测对比分析软件平台进行检测分析塑胶件的相关尺寸信息、形位公差信息，生成3D色谱偏差图，量化尺寸误差（如孔距、形位公差）‌。

对塑胶件进行尺寸检测，可满足工业制造中多场景的质量控制需求：

1. 全尺寸检测‌

通过快速扫描获取塑胶件完整三维数据，与原始CAD模型进行对比分析，生成3D色谱偏差图，量化形位公差（如孔距、曲面弧度等），解决传统接触式测量无法覆盖复杂区域的问题。

三维扫描‌优势‌：单次扫描即可完成全尺寸检测（无需多次装夹），效率提升5-10倍，尤其适用于小型、塑胶件‌。

‌2. 复杂结构检测‌

针对深孔、凹槽、曲面等复杂几何特征，三维扫描可完整捕捉细节数据，避免传统二维影像仪或三坐标因探头遮挡导致的测量盲区‌24。

‌应用场景‌：例如汽车车灯注塑件、相机镜头底座等精密塑胶件的检测‌。

‌3. 工艺缺陷诊断与优化‌

通过偏差数据分析注塑工艺问题（如缩痕、翘曲、气泡），为模具修正、注塑参数调整（如温度、压力）提供依据‌。

‌案例‌：某汽车零部件厂商通过扫描发现尺寸超差问题后优化工艺，产品合格率提升20%‌。

‌4. 逆向工程与快速迭代‌

对无CAD图纸的塑胶件进行逆向建模，生成可编辑的三维模型，支持产品改进或模具修复‌。

‌典型场景‌：旧件复制、磨损件修复或竞品分析‌。

‌5. 生产流程质量控制‌

将扫描数据实时反馈至生产线，实现注塑过程动态监控，减少废品率并降低返工成本。‌
