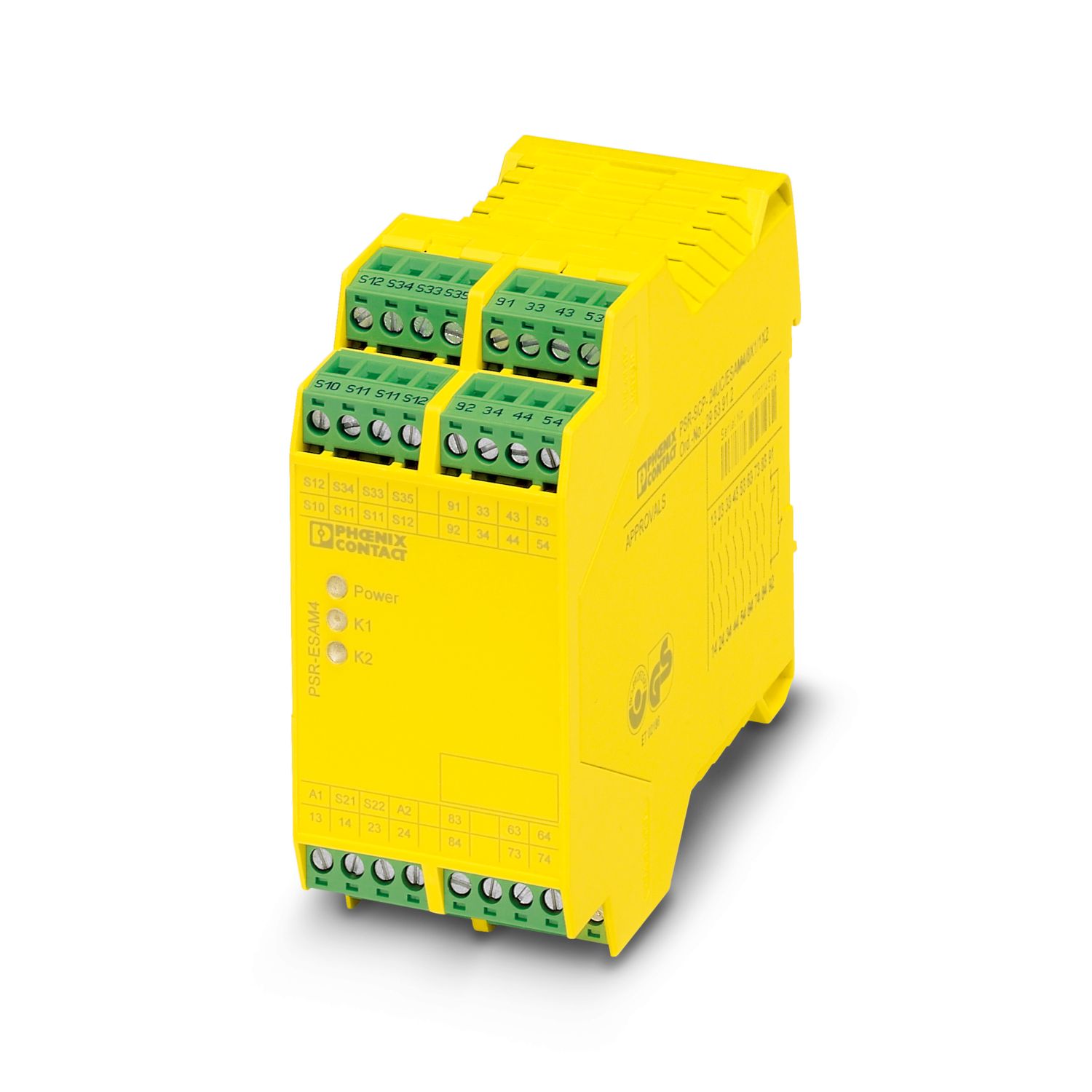

PSR-SPP-24UC/ESAM4/8X1/1X2 - 安全继电器 2963996 菲尼克斯

PSR-SPP-24UC/ESAM4/8X1/1X2 - 安全继电器
2963996
安全继电器，用于急停和安全门监控，安全等级可达EN ISO 13849标准的SIL 3或Cat. 4、PL e，单通道或双通道运行，8 个启用电流路径，US = 24 V DC，可插拔的直插式接线端子

概述
额定控制电路电源电压US 24 V DC -15 % / +10 %
US时的功耗 典型值 2.4 W (DC)
额定控制电源电流IS 典型值 100 mA DC (US时)
冲击电流 3.5 A (Δt = 2 ms Us时)
最大 150 mA (Δt = 1 ms，Us/Ix下的S10处)
最大 200 mA (Δt = 1 ms，Us/Ix下的S12处)
最大 -180 mA (Δt = 1 ms，Us/Ix下的S22处)
< 10 mA (Us/Ix 至S34)
< 10 mA (Us/Ix 至S35)
电耗量 50 mA (Us/Ix 至S10)
50 mA (Us/Ix 至S12)
-50 mA (Us/Ix 至S22)
0 mA (Us/Ix 至S34)
1 mA (Us/Ix 至S35)
输入／启动和回馈电路的电压 24 V DC -15 % / +10 %
延迟时间 2 ms (在A1处，在电压骤降Us的情况下)
最大 1.5 ms (在S10、S12；测试脉冲宽度)
7.5 ms (在S10、S12处；测试脉冲速率)
测试脉冲速率 = 5 x 测试脉冲宽度
典型响应时间 < 120 ms (自动启动)
< 140 ms (手动复位)
典型启动时间（Us时） < 200 ms (通过A1控制时)
典型释放时间 < 20 ms (通过 s11/S12 和 S21/S22 控制时)
< 50 ms (通过A1控制时)
并行 ∞
恢复时间 < 500 ms (符合安全功能的要求)
< 1 s (启动时间)
最大切换频率 0.5 Hz
保护电路 电涌保护; 抑制二极管
允许的导线最大总电阻 11 Ω (输入传感器回路S10、S12、S22)
50 Ω (S34,S35启动电路输入)
工作电压显示 1 x LED（绿色）
状态显示 2 x LED (绿色)

输出数据
触点类型 8路常开安全触点输出
1个信号传输电流通路
触点材料 AgSnO2
最大切换电压 250 V AC/DC
最小切换电压 5 V AC/DC
限制连续电流 6 A
最大启动电流 6 A
最小冲击电流 10 mA
总电流值的平方 144 A2 (常开安全触点输出)
36 A2 (信号传输电流通路)
通断容量 50 mW
符合IEC 60947-5-1标准要求的开关容量 5 A (DC13)
3 A (AC15)
0.5 A (AC15)
输出熔断器 10 A gL/gG (常开安全触点输出)
6 A gL/gG (信号传输电流通路)
