直流信号隔离器一进二出模拟量电流4-20mA转换电压0-10 V5分配器

V5分配模块

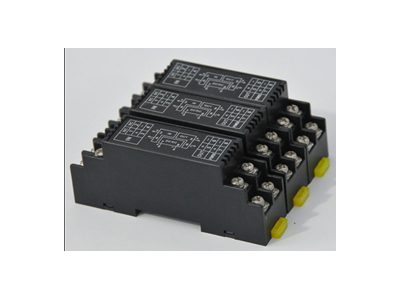

WS15242隔离端子产品简介
WS15242包含了WS15242A WS15242B WS15242C WS15242D WS15242E， WS15242将输入信号变换为二路相互隔离的信号；低功耗 低热量 低漂移；DIN T型导轨安装、接线端子可插拔。
二、WS15242隔离端子尾标、输入、输出：
    A 0-10V    4-20mA    4-20mA
  B 4-20mA   4-20mA    4-20mA
  C 0-10V    4-20mA    1-5V
  D 4-20mA   4-20mA    1-5V
  E 0-10V    0-10V     0-10V
  S 用户特定规 用户特定规格 用户特定规格
三、WS15242隔离端子主要技术参数：
输入阻抗 电压型≥100KΩ，电流型≤100Ω
输出负载电阻 电压型≥10KΩ，电流型0~350Ω~500Ω
精度 0.2%
温度系数 <100ppm/℃
工作温度范围 -20~+55℃
隔离方式 输入、输出、电源三端口隔离，输出1、输出2相互隔离
绝缘电阻 >100MΩ（500VDC）
绝缘强度 1500VDC/1分钟
电源 24VDC±10%
功耗 1W（输出二路20mA时）
四、WS15242隔离端子订货指南：
WS15242
例：WS15242B,即输入为4-20mA
输出1,输出2均为4-20mA
