CG-62 压电式雨量传感器 一体式 免维护 量程宽 分辨率高

产品概述

传感器由上盖、外壳和下盖组成，壳体内部有压电片和电路板，可以固定在外径50mm立柱上。传感器采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击即可求出雨滴重量，进而得到持续降雨量。

功能特点

◆全固态一体化设计，外观精美

◆采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量

◆无机械配件，无外露部件，可过滤树叶、尘土、虫子等环境因素所引入的相似干扰信号

◆测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强

◆受天气变化的影响较小，准确到秒级的降雨时长监测

◆维护要求低，雨滴接触面为弧形设计结构，不存储雨水

◆体积小巧，携带、拆卸安装方便

技术参数

测量参数

   降雨量测量：

   雨强范围：0.3～10mm/min

   分 辨 率：0.01mm

   测量精度：±4%（日累积降雨量）

   刷新间隔：5s

   累计雨量：自上电工作以来降雨量总量

   本场雨量：雨停后数据保持直到下场降雨自动从零开始计量。

   本场降雨持续时间：单位是 5s，例如本值是12的时候，意为已经降雨60s

   过去1分钟降雨量：过去的1分钟平滑递推值

   过去10分钟降雨量：过去的10分钟平滑递推值

   本场峰值分钟雨量：本场降雨内的峰值分钟雨量

选配参数

   空气温度：-40～85℃   分辨率：0.1℃   测量精度：±0.3℃

   相对湿度：0～100%RH   分辨率：0.1%RH   测量精度：±3%RH

   大气压力：300～1100hPa   分辨率：0.1hPa   测量精度：±0.4hPa

其他参数

   数据传输方式：RS485、4G、LTE CAT-1，可定制LoRa、NB-IoT，支持定位功能

   供电范围：市电使用适配器6~24VDC或者内置锂电池+太阳能供电

   线       长：1.5米（标配）

   防护等级：IP67

适用范围

可应用于气象环境监测、水文水利综合监测站、交通道路监测、农林、风力发电等有关部门用来遥测降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站等。

安装方式

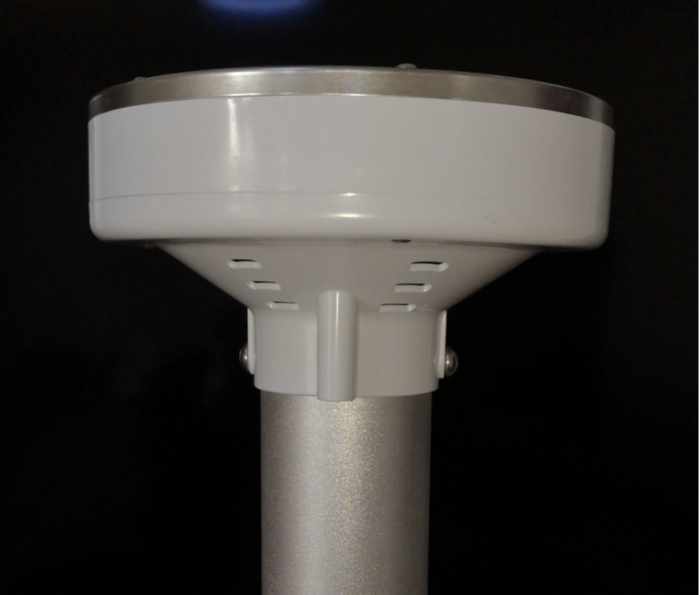

在50mm立杆顶部安装

配套使用的是外径50mm（壁厚不大于3mm）立杆，立杆侧面开M6螺纹孔，孔心距离杆顶部8mm，使用M6*15十字圆头螺丝固定传感器。

选择合适的安装位置，对传感器的测量非常重要，为了使传感器测量精度不受影响，请按以下要求安装。

1、压电式雨量计应水平安装在相距地面0.5m以上高度的支架上。

2、压电式雨量计安装在开阔地区，周围无遮挡。

3、压电式雨量计安装要远离工程机械、空调外机等振动源。

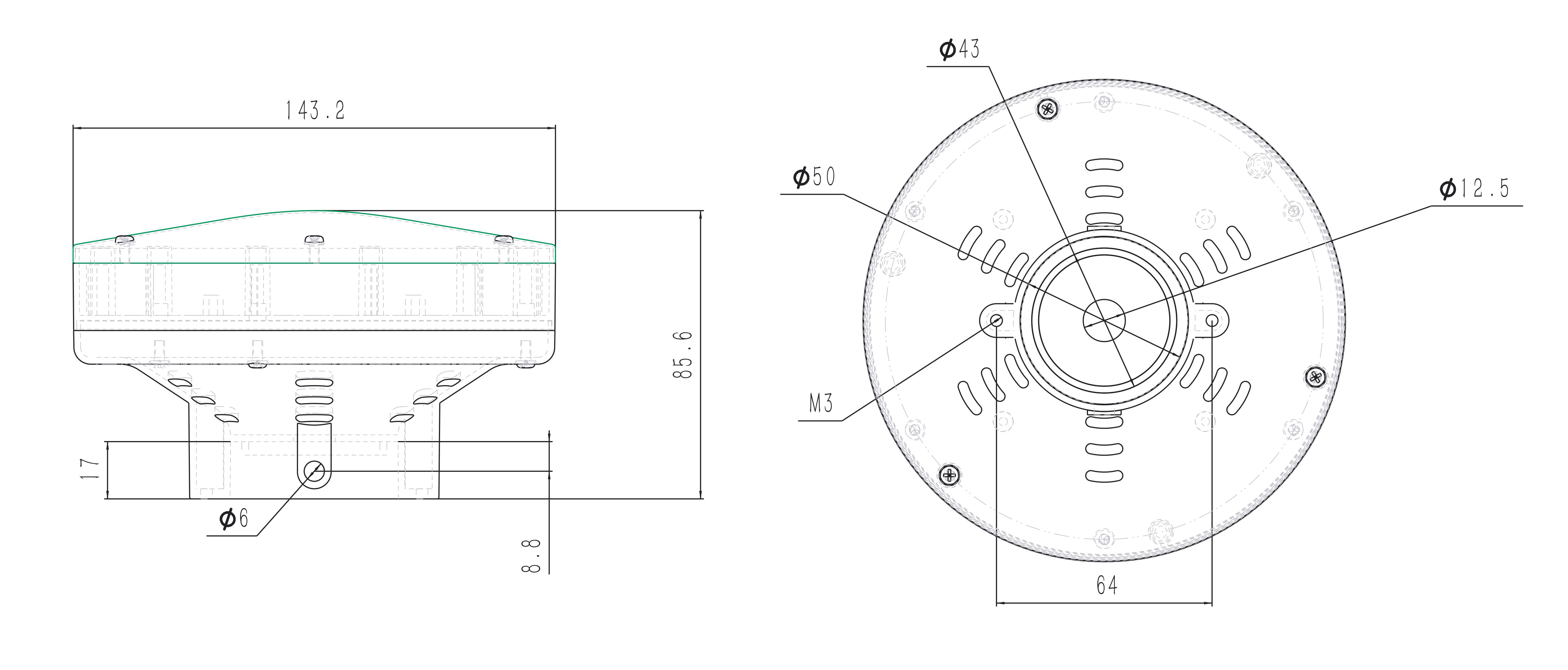

产品尺寸
