脉冲除尘设备

详细参数
品牌	启绿环保	型号	QLHB-mcccsb
除尘率	98%	过滤速度	内滤式
类型	粉尘处理设备	脱硫率	圆形袋
出风方式	下进风上出风	加工定制	是
空气净化技术	吸附技术	袋式除尘器	脉冲布袋除尘器
材质	不锈钢,碳钢材质	安装型式	立式
公称压力	0	过滤速度	1.5～2m/min
脱硫率	96%	阻力损失	分除尘装置
使用温度范围	60°	产地	惠州

一、脉冲除尘设备的介绍

启绿环保生产的脉冲除尘设备是在布袋除尘器的基础上，改进的新型高效脉冲除尘设备。为了进一步完善脉冲袋式除尘器，改后的脉冲除尘设备保留了净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。 而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气源压力低的问题。



   脉冲布袋除尘器目前用于五金、家具、食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的除尘及物料回收，广泛用于打磨、抛光、喷砂、搅拌、倒料、破碎等生产工序产生的粉尘除尘净化，也适应于锅炉除尘（需配套耐高温布袋）。

二、脉冲除尘设备的工作原理

含尘气体由风机的引力下通过管道进入脉冲除尘设备，在挡风板的作用下，气流向上流动，流降低，部分大颗粒粉尘由于惯性作用被分离出来落灰灰斗，含尘气体进入中箱体滤袋的过滤净化，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上体箱，由出风口排出。随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升，当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。

   首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排放，由于小膜片两端受力的改变，使小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排出，使大膜片两端受力改变，使大膜片动作，将关闭的输出口打开，气包内的压缩空气经由输出管和喷吹管喷入袋中，实现清灰。当控制信号停止后，电磁阀关闭，小膜片，大膜片，相继复位，喷吹停止。被抖落的粉尘落入灰斗，经排灰阀排出机外。

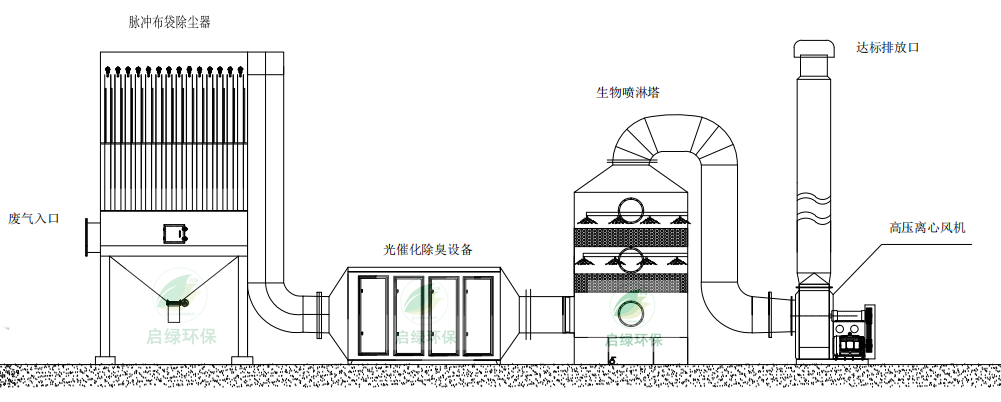

（含尘有机废气处理工艺： 粉尘废气→吸尘管→脉冲布袋除尘器→光催化除臭设备→生物喷淋塔→离心风机→达标排放）

三、脉冲除尘设备的结构组成及图

（一）壳体

      脉冲除尘设备的壳体通常采用钢板焊接而成，其形状一般为长方体。壳体需要具备良好的密封性，以防止未经过滤的含尘气体泄漏，减少对周围环境的影响。同时，壳体的设计也要考虑到设备的安装、维护和检修需求。一些大型的脉冲除尘设备壳体还会配备检修人孔，方便定期对内部设备进行检查和维护。

（二）滤袋

   滤袋是脉冲除尘设备的核心部件，其性能直接影响到除尘效果。滤袋材质的选择至关重要，不同的工业应用场景需要选择不同材质的滤袋。例如，对于高温、腐蚀性气体，可能需要选择玻璃纤维增强复合材料滤袋；对于一般的工业粉尘，聚酯滤袋就具有良好的性能表现。滤袋的编织方式和结构也会影响其过滤效果和使用寿命，常见的有圆形、菱形等编织结构。

（三）脉冲清灰系统

   脉冲清灰系统由脉冲阀、喷吹管、气包等组成。气包是一个储存压缩空气的装置，为脉冲阀提供稳定的气源。喷吹管将气包中的压缩空气均匀地输送到各个脉冲阀，脉冲阀在控制仪的指令下开启，将压缩空气以脉冲的形式喷入滤袋内部，实现清灰目的。脉冲清灰系统的设计参数，如脉冲宽度、脉冲间隔、喷吹压力等，需要根据实际工况进行合理调整，以达到完美的清灰效果。

（四）灰斗

   灰斗用于收集从滤袋上清除下来的粉尘。为了保证粉尘能够顺利落入灰斗，避免在滤袋和灰斗壁之间堆积，灰斗通常设计成一定的倾斜角度。一些灰斗还会配备卸灰装置，如卸灰阀、螺旋输送机等，定期将灰斗内的粉尘排出，运至规范地点进行处理。

（五）进出口管道

   进出口管道连接着脉冲布袋除尘器与工业设备的废气排放系统。进口管道要确保含尘气体能够均匀地进入除尘器的过滤室，避免出现气流短路现象。出口管道则负责将经过净化后的洁净气体排出，通常还需要配备一些辅助设备，如引风机，以保证气体的顺利流动。

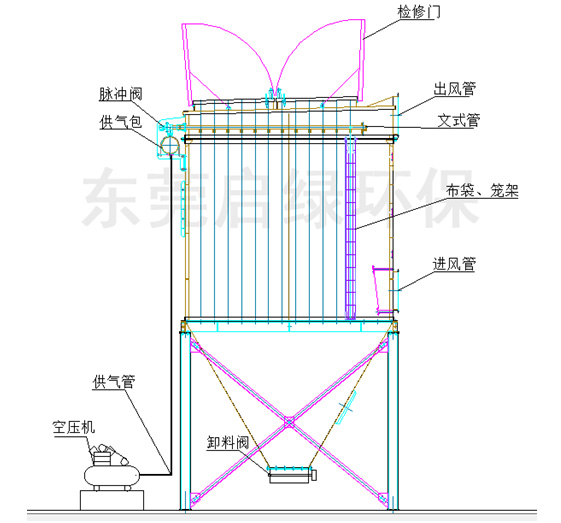

（脉冲除尘设备构造图）

四、脉冲除尘设备的性能优势

（一）高效的除尘效果

  启绿环保生产的脉冲除尘设备具有出色的除尘性能，其除尘效率通常可以达到 99%以上。无论是对粒径较大的粗颗粒粉尘，还是粒径较小、甚至达到亚微米级别的细微颗粒粉尘，都能够进行有效捕集。这一高效的除尘能力使得脉冲除尘设备在处理各种类型的工业废气中表现出色，能够为工业生产提供清洁的排放环境，满足日益严格的环保排放标准。

（二）处理风量大

   在工业生产中，不同工艺环节产生的废气风量差异较大。脉冲除尘设备具有很强的适应性，能够处理不同类型的气体流量。无论是小型车间的小风量废气排放，还是大型钢铁厂、火力发电厂等工厂的大风量废气处理，脉冲除尘设备都可以根据实际需求进行合理设计和配置，确保稳定的除尘效果。这使得它在众多工业领域中都得到了广泛应用。

（三）良好的透气性

优质的滤袋材料和合理的结构设计，保证了脉冲除尘设备具有良好的透气性。在过滤过程中，气体能够顺利通过滤袋，既不会因为阻力过大影响气流速度和设备运行，也不会导致粉尘穿透滤袋，从而确保了除尘效率的稳定性。良好的透气性还使得设备在运行过程中磨损较小，延长了滤袋的使用寿命，降低了设备的维护成本。

（四）可操作性与维护性好

脉冲除尘设备采用了先进的自动控制系统，操作简便。操作人员可以通过简单的培训，轻松掌握设备的启动、停止、运行参数调整等操作。同时，设备具备完善的监测和保护功能，能够实时监测设备的运行状态，如运行压力、温度等参数，并在出现异常情况时自动报警，提醒操作人员及时处理。

   维护方面，脉冲除尘设备也具有诸多便利。其模块化的设计使得各个部件的安装和拆卸相对容易，便于进行日常维护和检修。脉冲阀、喷吹管等清理频率较低的部件，定期检查其气密性和喷吹效果；而滤袋虽然属于易损耗部件，但由于脉冲清灰技术的应用，其更换周期也相对较长，且更换过程相对简单，降低了维护工作量。

启绿环保生产的脉冲除尘设备在环保领域绽放更加耀眼的光芒，助力我们的地球家园更加绿色、美好。
