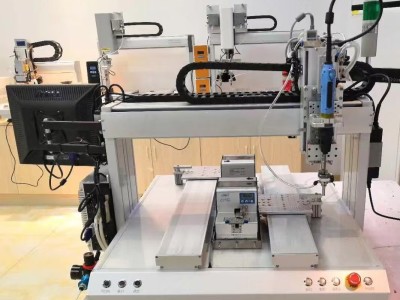

视觉检测自动螺丝机

1.行程： X轴：760mm,Y 轴：650mm.Z  轴：150mm

2.可放工装尺寸范围：460mm²300mm'200mm

3.主要配件及功能。

a.机架上面有两个屏， 一个电脑液晶屏，主要用于智能电批的设定及校准，另一个主触摸屏，主要用于螺丝锁的程序设定。

b.光栅保护有两道，外侧一道用于保护矮护栏的装料器，里侧一道用于机器运行中的防护。

C.两个螺丝供料器放在同一侧，主要是考虑，如果一个产品上面同时有 M3M4两种螺丝，就可以取料时同时取好螺丝，再运行到点

位进行锁付，这样可以节省取螺丝的时间，提高效率。

d. 机器有两个Z 轴，分别移动两把智能电批，两个Z 轴独立上下运行，Z轴采用THK电动模组，电机采用三菱伺服电机(带刹车)。

e.机器下架采用60^60方管焊接，四周钣金封板，钣金烤漆白色。

f.上架采用40*40铝型材，后开门，放料口外，基余方向封透明亚克力板。
