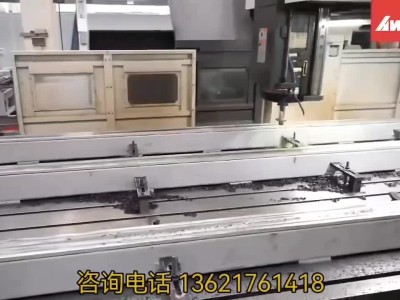

亚崴机电LG12040大型天车式龙门加工中心

详细参数
品牌	台湾亚崴	型号	12040
类型	五面加工中心	界面语言	中文
安装方式	落地	刀具数量	24
动力类型	机械传动	适用行业	通用
作用对象	五金	控制轴数	5
定位精度	0.01	三轴行程(X*Y*Z)	12000*4000*1000
主电机功率	26	产地	江苏

亚崴龙门，做工精细，精工细作，高品质，高配置，高精度

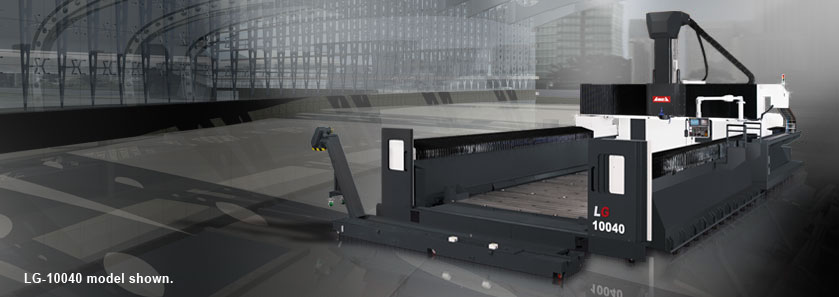

亚崴龙门 LG系列具有以下优势特点：

  结构设计先进：采用天车式结构，具有且稳定的动态精度，同时占地面积较定柱式机型减少 40% 以上。
  横梁下垂调整技术：技术 “横梁下垂调整机构”，有效克服物理极限，能降低 7000mm 以上超大跨距横梁的自重变形，确保加工精度。
  高刚性结构：所有结构件皆通过 FEM 有限元素分析，有设计化、结构轻量化等优点，确保整机结构刚性。横梁、侧柱采用高刚性结构设计，且横梁与滑座接触面经过精密手工铲花程序，保证组装精度、结构强度及均衡负载。
  工作台性能优越：2500kg/m2 重负荷固定式工作台，满足重型工件加工需求。工作台采用高刚性双层结构设计，承载重型工件不易变形，落地式设计使工作台与地基紧密结合，有效抑制切削震动，确保加工精度。
  模块化设计：X 轴工作台、侧柱等结构皆为模块化设计，X 轴行程可依需求弹性加长，满足各种超大型工件的加工需求。
  高精度驱动系统：X 轴行程 4m/5m 的机型采用大尺寸双导螺杆、双伺服马达及双线性光学尺同步控制驱动，将同动误差降至，确保动态精度；X 轴行程 6m 以上的机型采用无背隙齿轮齿条结构搭配 1μm 高分辨率的线性光学尺，确保的动态精度。
  中心对称式主轴系统：将主轴、马达、滚珠螺杆、双配重油压缸与齿轮箱做空间配置，有效抑制热变位与减低不平衡力矩的产生，确保加工精度与重切削能力。
  强悍的切削能力：头部采用内包式设计，高刚性、力流效应佳，减少切削悬伸、震动问题。Y 轴采用段差式高精密线性滑轨设计，提升主轴头、鞍座、横梁的整体结构刚性，缩短刀具接触点与横梁之间距，提升切削能力。
  高扭力主轴：齿轮式高扭力主轴采用高低档强力齿轮箱设计，浮动式油压松刀机构，松刀时主轴轴承不受任何力量。标准配置 4000rpm 高扭力主轴，搭载 26kW 主轴马达，在 254rpm 提供 977N?m 的扭矩输出，符合重切削加工的需求，另可选配 5000/6000rpm 齿轮式主轴。
  多功能附加头：全系列附加头皆由亚崴研发与组装，可区分为 35 度头、90 度头、延长头以及万向头，附加头与头盖的结合面皆以手工精密铲花，采用日制两片式曲齿离合器精密定位。选择自动附加头，附加头的抓取方式皆为可程控。
