亚崴机电NVP2012龙门加工中心性能优越

详细参数
品牌	台湾亚崴	型号	2012
类型	五面加工中心	界面语言	中文
安装方式	落地	刀具数量	24
动力类型	机械传动	适用行业	通用
作用对象	五金	控制轴数	5
定位精度	0.01	三轴行程(X*Y*Z)	2000*1200*760
主电机功率	26	产地	江苏

亚崴 NVP 龙门加工中心有以下优势特点：

1. 高刚性结构设计：
   • 一体成型铸件结构：门桥与底座采用一体成型的铸件结构设计，接触面经过精密手工铲花程序，确保组装精度、结构强度及均衡负载。
   • FEM 分析结构件：所有结构件皆透过 FEM 有限元素分析，具有设计优化、结构轻量化等优点，确保整机结构刚性。
   • 工作台抑震结构：工作台采用双层加强肋中空抑震结构，能有效提升加工的稳定度。
2. 优化主轴系统：
   • 合理空间配置：将主轴、马达、滚珠螺杆、双配重油压缸与齿轮箱进行合理的空间配置，有效抑制热变位与减低不平衡力矩的产生，确保加工精度与重切削能力。
   • 多种主轴可选：通常有齿轮式高扭力主轴、内藏式高速高扭力主轴等多种类型可选，可满足不同切削需求。
   • 浮动油压松刀：采用浮动式油压松刀机构，松刀时主轴轴承不受任何力量，有助于延长主轴轴承的使用寿命，保证主轴的精度和性能。
3. 先进传动与定位：
   • 高刚性滑轨：X、Y 轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升；Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削，也可根据需求选配直结式高速主轴和滚柱型线性滑轨设计。
   • 高精度定位：定位精度和重现精度较高，能够满足高精度零件的加工要求。
4. 高效换刀系统：
   • 快速换刀：自动换刀时间较其它同级产品更为迅速，减少了加工过程中的辅助时间，提高了生产效率。
   • 防护设计：程控的刀库门在换刀时可自动开关，保护刀具不被切削液、碎屑和灰尘弄脏，延长刀具的使用寿命，保证刀具的精度。
   • 安全装置：换刀臂上有安全锁扣装置，能避免刀臂旋转时刀具松脱弹出，提高了换刀过程的安全性和可靠性。

NVP series 2012 / 2015 / 3015
龍門型加工機
X 轴行程 : 2,000 / 3,000 mm
Y 轴行程 : 1,200 / 1,500 mm
Z 轴行程 : 760 mm
双柱间距离 : 1,300 / 1,600 mm
工作台尺寸 ( X 方向 ) : 2,000 / 3,000 mm
工作台尺寸 ( Y 方向 ) : 1,100 / 1,400 mm
工作台最大载重量 : 3,500 / 4,500 kg
主轴转速 : 齿轮 6,000 ( 直结 10,000 ) rpm
主轴马达 ( S3,60 分 / S2,15 分 / 最大 ) :
15 / 18.5 / 20.3 kW
主轴内孔规格 : BT50
X / Y / Z 轴进给 : 20 / 20 / 20 m/min.
刀库容量 : 32 ( 选配 40 / 60 ) T
标准配备
主轴冷却系统
全罩式钣金
切削液系统 ( 含帮浦及水箱 )
链式卷屑器
强力型双螺旋式铁屑卷屑器
电气箱热交换器
中央集中自动润滑系统
自动断电系统
基础螺栓及水平调整螺丝
调整工具
警示灯
吹气清屑装置




详细内容

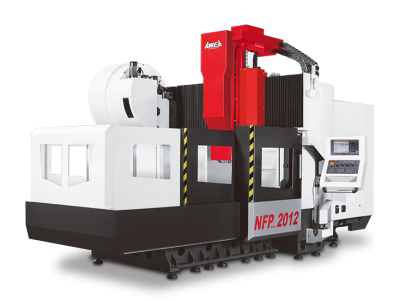

NFP series 2012 / 2015 / 3015
龍門型加工機
X 轴行程 : 2,000 / 3,000 mm
Y 轴行程 : 1,200 / 1,500 mm
Z 轴行程 : 760 mm
双柱间距离 : 1,300 ~ 1,600 mm
工作台尺寸 ( X 方向 ) : 2,000 / 3,000 mm
工作台尺寸 ( Y 方向 ) : 1,100 / 1,400 mm
工作台最大载重量 : 3,500 ~ 4,500 kg
主轴转速 : 直结 6,000 rpm
主轴马达 ( 连续 / 60 分 / 15 分 ) :
15 / 18.5 / 20.3 kW
主轴内孔规格 : BBT50
X / Y / Z 轴进给 : 20 / 20 / 20 m/min.
刀库容量 : 24 ( 选配 32 ) T
