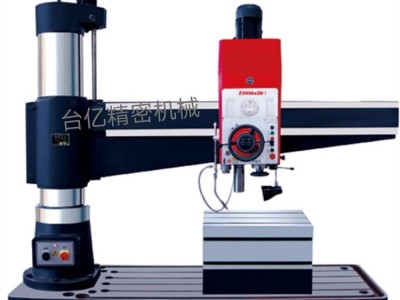

供应台亿精机Z3050x16/1重型液压摇臂钻床 Z3050x16/1摇臂钻床操作便捷 厂家直销

一．产品介绍

1.摇臂钻床，也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。

2.机床铸件采用先进树脂砂生产技术和工艺，对铸件进行高温回火处理。机床床身整体铸件达到HT150-HT200；工作台等导轨面材质达到HT250，铸件材质好；刚性好；柔韧性好；不变形，不断裂。主轴箱齿轮全部为高强度渗碳磨齿，机床使用寿命更长久。

3.摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床用于加工笨重工件或多孔工件上的中小型孔，主要由底座、立柱、摇臂、主轴箱、主轴工件台等组成。摇臂钻床工作时，摇臂可绕立柱旋转，主轴箱可在摇臂上做径向移动。这样可使钻头对准每一个被加工孔的轴线，以便进行孔加工。使用较灵活。一般工件钻孔时，常将工件装夹在工作台上。大型工件加工时，可将工件装夹在钻床底座上。根据工件高度的不同，在松开锁紧装置后，摇臂可沿立柱做上、下移动，使主轴箱及钻头处于恰当的高度位置。

4.摇臂钻是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。

5.摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。

6.设备适用于汽车，轮船，模具，五金，塑料，电子，钢结构等零部件的加工产业。

二．主要结构

1.摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

2.内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。

3.主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

4.主轴箱：实现主轴各级转动、进给及操作，主轴转速范围25-2000r/min，共有16级，通过旋转集中操作手轮（主轴转速预选按钮）可实现；主轴进给范围0.04-3.2mm/r共有16级，通过旋转集中操作手轮（主轴进给量预选按钮）可实现。

5.摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降加紧动作结束后，摇臂自动夹紧，由装在油缸上的电器开关控制。

6.主轴箱及立柱加夹紧：主轴箱与立柱加紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择按钮是主轴箱面板上的旋钮（主轴箱立柱加紧状态选择旋钮），其中中间位置为夹紧，左为立柱单独松夹，右为主轴箱单独松夹，动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。

三．运动形式

当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为:

(1)摇臂钻床的主运动为主轴的旋转运动

(2)进给运动为主轴的纵向进给

(3)辅助运动有:摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

Z3050*16/1，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径、×16为臂长，/1代表液压。Z3050×16/1摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。

四、设计及制造标准

设备设计及制造执行标准随机《摇臂钻精度检验》。

五、主要技术参数要求

六．总体要求

1、主要关键件选用高强度铸铁和钢材。

2、经专业化设备连续加工，确保基础部件精良。

3.采用液压预选变速机构，可节省辅助时间;

4.主轴正反转、停车(制动)、变速、空挡等动作，用一个手柄控制，操纵轻便;

5.主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠;

6.摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命;

7.有完善的安全保护装置和外柱防护及自动润滑装置;

8、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。

七．随机附件

1、随机工具清单（表样）：

2、随机配件（表样）

3、随机文件

八. 产品优势：

九、包装与运输

1、设备包装满足交通长途运输、多次搬运及储运要求。

2、安装调试易损件、特殊吊具、专业工具等，单独包装并标明相应字样。

十、验收

设备验收符合相应行业国家标准要求

1、按照设备设计制造标准、技术协议内容进行验收。

2、验收形式：到货验收。免费送货到买受人国内地点。

十一、售后服务

台亿精密机械有限公司秉承“对用户负责，让用户满意”的公司宗旨，对销售或使用我公司产品的用户作如下承诺：

1、我公司出厂的产品，产品达到优质、可靠，做到在公司内消除早期故障并按国家规定三包服务期为壹年。

2、在质保期内我公司的产品如出现质量问题，我公司售后服务部门将及时给予解决：

①一般问题，通过电话或传真等方式，4小时之内给答复。

②需要派人现场解决的，分距离远近，分别在24小时至48小时之内派人前往。

③为用户提供优良的售前和售后服务。在产品使用过程中，发现质量问题，在接到用户通知后4小时内作出答复，或24小时至48小时内派出服务人员，并做到故障不排除，维修人员不撤离现场。

3、在保修期过后，我公司仍负责设备的终生维修服务，根据具体情况收取成本费。

4、对出厂的产品，保证热情快捷为用户提供维修备件。

5、我公司在全国建有强大的售后服务网络，多名技术顾问及售后工程师遍及全国各地区。我司办事处有对技术精益求精的售前、售后服务工程师。能为用户提供上乘、优质、高效的服务保证。
