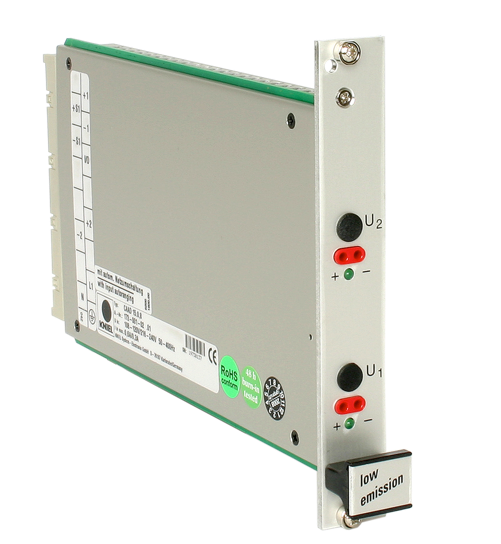

德国Kniel电源CA 5.8（174-000-02）低排放电源

详细参数
品牌	其他	型号	CA5.8（174-000-02）
电压等级	低压	线芯材质	裸铜线
护套材质	PVC	形状	其他
软硬	软	芯数	2
产地	其他	产品认证	VDE
拉伸强度	高	使用温度	20
用途	提供电源	电缆最大外径	100
阻燃性	好

1、Kniel电源CA 5.8（174-000-02）

CA系列
低排放电源，一个输出

174-000-02技术参数
型号 CA 5.8
输出电压 5 Vdc
输出电流 8 Adc
输出功率 40 W
输入电压 115/230 Vac
测量 3 U; 8 HP
拓扑结构 低排放
安装 用于 19" 系统
重量  0.60 千克

海关税号  85043121

负载变化时的电压偏差（静态）
根据电流负载的不同，所有使用的电压调节器上的电压都会有轻微的变化，即所谓的控制偏差。
它在数据表中被为负载变化的最大幅度为 0...额定电流的 100 %。
测量直接在母连接器上进行，感应引线（如果有）连接在测量点。

电源发生变化时的电压偏差
如果电源发生变化，输出电压也会略有不同。数据表了在 VINmin 和 VINmax 之间切换电源时输出电压的最大控制偏差。
测量直接在母连接器上进行，感应引线（如果有）连接在测量点。

残余纹波 （100 Hz）
当整流 50 Hz 交流电压时，会产生 100 Hz 的直流电压叠加。这个 100 Hz 纹波可以测量为输出电压上的残余纹波。
测量直接在母连接器上进行，感应引线（如果有）连接在测量点。

工作频率纹波
初级开关电源的输出电压的特点是有一个小的叠加交流电压分量，即工作频率纹波。
这是由于二次储能装置的充电和放电与电源的开关频率相适应的结果。
值直接在连接了感应引线（如果有）的母连接器上测量。

叠加的开关尖峰
当功率晶体管打开和关闭时，电流和电压会发生快速变化。这导致高频瞬态脉冲叠加在电源的输出电压上。这些开关尖峰的能量很低。
数据表的值直接在带宽为 20 MHz 的母连接器上测量，无需连接检测引线（如果有）。它们是峰峰值或叠加的开关尖峰 （VS PP）。



2、Kniel电源CA 12.5（174-001-02）

技术参数
货号 174-001-02
类型 CA 12.5
拓扑结构：低辐射
输入 115/230 伏交流
输出： 12.00 V; 5.00 A
输出功率： 60 W
测量值 3 U；8 HP
安装：用于 19 英寸系统
重量：约 0.60 千克
海关税号：85043121

输出 O1
输出电压 [Vdc] 12
调节范围 (±) [V] 1
标称输出电流 [A] 5
限流 [A] 5.5
特性曲线  V-I
功能，调节类型 谐振
效率 [%] ≥ 84

负载变化时的电压偏差
负载变化 0... 100%（静态） [mV] ≤ 20
主电源电压变化 Vin 最小值-Vin 最大值 [mV] ≤ 10
残余纹波 (100Hz) [mVpp]  < 3
工作频率纹波 (50-190kHz) [mVpp] < 4
叠加开关尖峰 [mVpp] < 10
动态电压偏差
∆Io = 65...100% Inom [mV] ≤ 90
调节时间
∆Io = 65...100% Inom [µs] ≤ 250
启动延迟 [ms] ≤ 800
过压保护输出出厂设置（额定值 +0.5V) [V] 14
跳闸后的残余电压 [V] 0
感应引线操作 [V] 最大值 0.25
(负载线补偿）每条负载线
过载保护 连续短路保护
温度系数 [ppm/K] 200

动态电压偏差和调节时间
在负载突然变化的情况下，会发生电压过冲和下冲，见下图。电压偏差 （∆V） 的原因是输出电路中存储的能量和控制器的速度有限。
调节时间（∆t）定义为在负载变化后，输出电压恢复到保持在容差带内的时间（负载变化的参数在数据手册的动态控制偏差和控制时间部分给出）。
容差带定义为 ± 50 mV。电压和电流特性随时间的变化如图所示。值直接在母连接器上测量，感应引线（如果有）连接在测量点。

启动浪涌电流
为了限制浪涌电流，该设备在输入电路中集成了一个 NTC 电阻器。当达到工作温度时，电阻器具有低阻抗，这意味着在关闭设备后立即再次打开设备时会出现最坏的情况。
电流浪涌通过电流积分进行描述（参见数据表中的“单位冷”和“最坏情况”）。
最大浪涌电流的大小受设备内阻、引线电阻和主电源阻抗的限制。

无感应引线的操作
在这种操作模式下，无需连接外部桥接器。在许多实际应用中，这些设备是在未连接感应引线的情况下运行的，
例如，在短（低阻抗）负载线或低负载交替的情况下。

带感应引线的操作
电压的实际值是通过检测引线直接在负载上测量的。通过连接器和负载线的电压降由电子调节电路自动补偿。
稳定装置是针对数据表中每条负载线中值而设计的。
为此，无需对电源本身进行任何更改。只有检测引线在外部直接连接到负载线的负载线。
