1 使用环境

    豪华马路灯（钠灯）在下列环境条件下能可靠地工作：

    1）海拔高度不超过1000米；

    2）环境温度范围为-20℃～+40℃；

    3）相对湿度不超过85%（+25℃）；

• 无强烈颠簸振动。

2 型号及主要参数

1）额定电压：AC 220V；

2）额定功率：100W/150W/250W/400W；

3）额定频率：50Hz；

4）光    源：NG100W/150W/250W/400W；

5）安装尺寸：280×300×600mm。

3 结构及要点

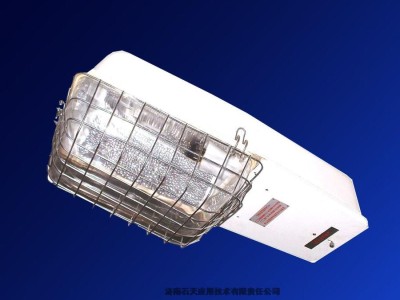

1）豪华马路灯有外罩、全塑透明罩、镇流器盒、螺口式灯座组成。

2）豪华马路灯外壳防护等级为IP55。

3）豪华马路灯的电缆引入装置采用压紧圈式结构。

4 安装

安装前首先要检查等距是否完整，透明罩不得有裂纹或伤痕，各紧固螺栓、垫圈、内外接地螺栓必须齐全；其次要用兆欧表（500V级）检查防爆灯的绝缘电阻，绝缘电阻不得小于2MΩ；然后通电检查，如防爆灯正常点亮才可安装。

马路灯要安装固定牢固，所有紧固件都要有防松（弹簧）垫圈，接地要可靠。在接外部电缆引线时，首先将压紧螺母、垫圈、密封圈、垫圈取出，再旋开接线盒盖，将压紧螺母、垫圈、密封圈、垫圈套在电缆引线上，穿入接线盒盖中，电缆芯线与马路灯接线柱连接要可靠，注意要保证电气间隙不得小于5mm，爬电距离不得小于6.3mm。然后调整好接线盒内电缆芯线的长度，将接线盒盖拧紧在灯体上，调整好压紧螺母、垫圈、密封圈、垫圈位置（注意：不要将垫圈卡在退刀槽内！）拧紧压紧螺母。所配电缆外径最小为Φ9。

接完线后，应检查所有紧固螺栓及弹簧垫圈不得缺少，并拧紧。
