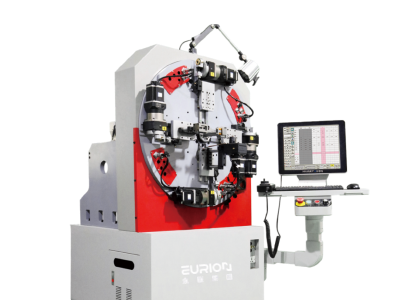

US-1220ZP漆包铜线折弯设备是一种先进的数控弹簧成型设备，采用无凸轮和无摇臂设计

详细参数
品牌	永联	型号	US-1220ZP
类型	漆包铜线折弯机	动力类型	液压
运动方式	其他	适用行业	电器
产品用途	折弯	控制方式	其他
布局形式	立式	加工定制	是
是否库存	是	售后服务	保修服务
刀具数量	其他	产地	广东
重量	950KG

US-1220ZP漆包铜线折弯设备是一种先进的数控弹簧成型设备，采用无凸轮和无摇臂设计，具有高精度、高效率和高灵活性的特点。采用无凸轮技术，调机速度提升50%以上，操作更简便，生产效率更高，设备通常配备12轴伺服电机独立控制，包括刀架、送线、转芯、转线和卷曲等系统，能够实现复杂的弹簧成型工艺，该设备广泛应用于电子、玩具、办公耗材、医疗器械、汽车、国防和航天等行业。



US-1220ZP漆包铜线折弯设备的功能与特点：

1. 多功能一体化加工

全自动生产：设备集成了送线、调直、剥漆、折弯、切断等功能，能够实现漆包铜线的一次成型加工，无需二次整形或手工操作，大幅提升生产效率。

多轴控制：采用多轴伺服电机驱动（如安川电机）确保各工序的精准协调，适用于复杂形状的折弯需求。

2. 高精度与灵活性

送线精度高：送线精度可达±0.1毫米，满足高精度加工要求。

编程控制：通过CNC数控系统，用户可根据产品需求灵活调整折弯角度、长度等参数，支持多种形状的折弯加工（如方形、圆形、星形等）。

转盘角度大：转盘可实现±170°的旋转，满足复杂空间角度的折弯需求。

3. 高效节能

高速送线：最大送线速度可达50米/分钟，显著提升生产效率。

低能耗设计：设备总功率控制在合理范围内（如9.9KW），节能环保。

4. 适用性广泛

线径范围广：可加工漆包铜线的线径范围为∮1.0mm-∮4.0mm，适用于多种规格的漆包线。

多行业应用：广泛应用于新能源汽车定子铜线、变压器专用线、日用五金、汽车零部件等领域。

5. 智能化与便捷性

自动剪线功能：系统配备自动剪线功能，减少线材浪费。

多语言界面：支持中英文操作界面，方便不同用户使用。

易于操作：设备结构紧凑，调节方便，一个技术工人可同时操作多台设备。

6. 安全与稳定性

独立控制模块：如剥皮机独立控制并配备吸尘功能，确保操作环境清洁安全。

高稳定性：采用优质伺服电机和CNC控制系统，确保设备长期稳定运行。

7. 定制化服务    支持根据客户需求定制特殊规格的设备，满足个性化生产需求

主要机器参数（Specification ）:

型号	US-1220ZP
线径	Ø0.3～Ø4.0MM
轴数	8-12
送线轮组数	3Sets
手臂轴功率	0.75KW×4
转盘轴功率	2.7KW
送线轴功率	2.7 KW
转芯轴功率	1.0KW
刀座升降轴	0.4KW
卷曲轴功率(选配)	0.4KW
自由手轴功率(选配)	0.4KW
尺寸(长x宽x高)	850x1500x1680 (mm)
重量（千克）	950KG



The specifications and features are subject to change without notice

1. 设备尺寸与重量

机器尺寸：850mm（长）×1500mm（宽）×1680mm（高）

线架尺寸：根据配置不同，线架尺寸可能有所变化，需提前确认。

机器重量：约950KG（含线架），机器和线架需分开装卸。

2. 场地要求

占地面积：机台占地空间约为3米（长）×2米（宽），车间需预留足够空间摆放设备，并确保周围有足够的操作和维护空间。

地面要求：

地面无需特殊改造，但需保证地面平整，承重能力需满足设备运行和移动的要求。

建议地面承重能力不低于1000KG/m²，以确保设备稳定运行。

厂房门尺寸：厂房车间的门需大于机器尺寸（850mm×1500mm×1680mm），否则可能导致设备无法进入。建议门宽至少为2米，门高至少为2.2米。

3. 装卸与搬运要求

装卸工具：

由于机器重量较大（950KG），装卸车时需使用机动叉车，叉车承重能力需大于1000KG。

机器和线架需分开装卸，搬运时需注意设备的平衡和稳定性，避免倾斜或碰撞。

搬运通道：

确保从装卸点到安装位置的通道畅通无阻，通道宽度需大于2米，高度需大于2.2米。

通道地面需平整，无台阶或斜坡，以免影响搬运安全。

4. 安装环境要求

电源要求：

设备电源要求为380V/50Hz，需提前准备好符合要求的电源接口。

建议配备独立的电源开关和漏电保护装置，确保用电安全。

环境温度与湿度：

设备运行环境温度建议为5℃~40℃，湿度建议为30%~80%，避免极端环境对设备性能的影响。

通风与照明：

安装场地需保持良好的通风条件，避免设备过热。

车间需提供充足的照明，确保操作和维护时的视野清晰。

技术资料:

1.  操作说明书    2.机器电路图   3.保修卡  4. 附件清单

易损件清单：

序号	名称	型号	备注
1	过线板	永联
2	模具	永联
3	校直器轴承	永联
4	螺丝	国产
6	切刀	永联
7	工具	永联
……

售后服务

保修服务:

提供整机一年保修服务(易损件除外)，在保修期内免费维修或更换故障零部件。

保修期外提供终身有偿维修服务，确保设备长期稳定运行。

远程技术支持:

提供7x24小时远程技术支持服务，通过电话、视频等方式帮助客户解决设备使用中的问题。

提供在线故障诊断和解决方案，快速响应客户需求。

现场维修服务:

对于无法远程解决的问题，安排专业技术人员到客户现场进行维修，确保设备尽快恢复正常运行。提供定期巡检服务，检查设备运行状态，预防潜在故障。

备件供应:

提供原厂备件供应服务，确保客户能够及时获得高质量的备件，减少设备停机时间。

提供备件库存建议，帮助客户合理储备关键备件。

软件升级与优化:

定期提供设备控制软件的升级服务，优化设备性能和功能，满足客户不断变化的生产需求。

根据客户反馈，提供设备工艺参数优化建议，帮助客户提高生产效率和产品质量。

4.服务承诺

快速响应:接到客户服务请求后，1小时内响应，24小时内提供解决方案。

专业团队:拥有经验丰富的技术团队，确保服务质量和技术水平。

客户至上:以客户需求为中心，提供全方位、全周期的服务支持，确保客户满意。

5.服务优势

全程跟踪:从售前咨询到售后维护，提供全程跟踪服务，确保客户无后顾之忧。
