US-850 扁线绕线机是一款高精度、多功能的绕线设备，专为满足电子、电机、变压器等

详细参数
品牌	永联	型号	US-850
类型	绕线机	动力类型	液压
运动方式	其他	适用行业	电器
产品用途	折弯	控制方式	其他
布局形式	卧式	加工定制	是
是否库存	是	售后服务	保修服务
刀具数量	其他	产地	广东
重量	900KG

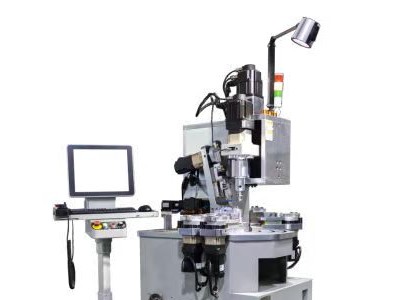

US-850 扁线绕线机是一款高精度、多功能的绕线设备，专为满足电子、电机、变压器等行业对精密线圈绕制的需求而设计。该设备采用无凸轮结构，结合先进的伺服控制系统，能够高效、稳定地完成单层、多层、外绕等多种绕线工艺，适用于扁平线和圆线的绕制需求。

US-850无凸轮扁线/圆线绕线机功能与特点：



1. 设备概述

无凸轮折弯机是一款高精度、高效率的金属板材加工设备，专为满足现代制造业对高精度折弯加工的需求而设计。该设备采用无凸轮结构，结合先进的数控系统和伺服驱动技术，能够实现高精度、高稳定性的折弯操作，广泛应用于汽车、机械、电器、轻工等行业。



2. 核心功能

高精度折弯：配备进口伺服电机和高精度数控系统，折弯精度可达±0.01mm，确保加工工件的一致性和可靠性。

多功能折弯：支持多种折弯工艺，包括V型折弯、U型折弯、Z型折弯等，适应不同工件的加工需求。

自动化操作：通过数控系统实现自动化折弯操作，支持预设程序和参数，减少人工干预，提高生产效率。

快速调机：无凸轮设计使调机速度比传统折弯机快50%以上，适合多品种、小批量生产。



3. 设备特点

无凸轮设计：采用无凸轮结构，减少了机械磨损，提高了设备的使用寿命和运行稳定性。

伺服驱动：配备高性能伺服电机，确保运动控制的精确性和稳定性，适合高精度加工需求。

智能化控制：采用PC控制系统和人机界面，可保存和调用多种折弯参数，操作简便，调试快速。

节能环保：伺服电机和高效控制系统相结合，降低了能耗，符合现代工业节能环保的要求。

维护简便：机器结构设计合理，维护方便，减少了维护成本和时间。



4. 应用领域

无凸轮折弯机广泛应用于以下行业：

汽车制造：用于车身板材、底盘部件的折弯加工。

机械制造：用于机械设备外壳、支架等部件的成型加工。

电器行业：用于电器外壳、配电箱等金属部件的折弯。

轻工行业：用于家具、装饰材料等金属板材的加工。



5. 设备优势

高效稳定：无凸轮设计和伺服控制系统确保设备运行高效、稳定，适合长时间连续生产。

操作简便：智能化界面和参数保存功能，降低了操作难度，提高了生产效率。

广泛适用：支持多种折弯工艺和材料，满足不同行业的需求。





主要机器参数（Specification ）:



型号	US-850
线径	0.3MM ≤厚T≤5.0MM 3.0MM≤宽W≤15.0MM W*T=S≤40mm²
扭柄和长度	≤45mm*50
送线轴最大工作行程	130MM
卷线方向	顺时针与逆时针
送线轴功率	0.4kw
绕线轴设定范围	0.1°~359.9°
绕线轴功率	2.0kw
手臂轴功率	0.75kw*5
升降轴设定范围	0.1~40
升降轴功率	2.0KW
机器尺寸	1750*1250*2000(mm³)
机器重量	900KG





specifications and features are subject to change without notice

1. 设备尺寸与重量

机器尺寸：1750mm（长）×1250mm（宽）×2000mm（高）

线架尺寸：根据配置不同，线架尺寸可能有所变化，需提前确认。

机器重量：约900KG（含线架），机器和线架需分开装卸。

2. 场地要求

占地面积：机台占地空间约为4米（长）×2米（宽），车间需预留足够空间摆放设备，并确保周围有足够的操作和维护空间。

地面要求：

地面无需特殊改造，但需保证地面平整，承重能力需满足设备运行和移动的要求。

建议地面承重能力不低于1000KG/m²，以确保设备稳定运行。

厂房门尺寸：厂房车间的门需大于机器尺寸（1750mm×1250mm×2000mm），否则可能导致设备无法进入。建议门宽至少为2米，门高至少为2.2米。

3. 装卸与搬运要求

装卸工具：

由于机器重量较大（900KG），装卸车时需使用机动叉车，叉车承重能力需大于1000KG。

机器和线架需分开装卸，搬运时需注意设备的平衡和稳定性，避免倾斜或碰撞。

搬运通道：

确保从装卸点到安装位置的通道畅通无阻，通道宽度需大于2米，高度需大于2.2米。

通道地面需平整，无台阶或斜坡，以免影响搬运安全。

4. 安装环境要求

电源要求：

设备电源要求为380V/50Hz，需提前准备好符合要求的电源接口。

建议配备独立的电源开关和漏电保护装置，确保用电安全。

环境温度与湿度：

设备运行环境温度建议为5℃~40℃，湿度建议为30%~80%，避免极端环境对设备性能的影响。

通风与照明：

安装场地需保持良好的通风条件，避免设备过热。

车间需提供充足的照明，确保操作和维护时的视野清晰。

技术资料:

1.  操作说明书    2.机器电路图   3.保修卡  4. 附件清单

易损件清单：

序号	名称	型号	备注
1	过线板	永联
2	模具	永联
3	校直器轴承	永联
4	螺丝	国产
6	切刀	永联
7	工具	永联
……

 售后服务

保修服务:

提供整机一年保修服务(易损件除外)，在保修期内免费维修或更换故障零部件。

保修期外提供终身有偿维修服务，确保设备长期稳定运行。

远程技术支持:

提供7x24小时远程技术支持服务，通过电话、视频等方式帮助客户解决设备使用中的问题。

提供在线故障诊断和解决方案，快速响应客户需求。

现场维修服务:

对于无法远程解决的问题，安排专业技术人员到客户现场进行维修，确保设备尽快恢复正常运行。提供定期巡检服务，检查设备运行状态，预防潜在故障。

备件供应:

提供原厂备件供应服务，确保客户能够及时获得高质量的备件，减少设备停机时间。

提供备件库存建议，帮助客户合理储备关键备件。

软件升级与优化:

定期提供设备控制软件的升级服务，优化设备性能和功能，满足客户不断变化的生产需求。

根据客户反馈，提供设备工艺参数优化建议，帮助客户提高生产效率和产品质量。

4.服务承诺

快速响应:接到客户服务请求后，1小时内响应，24小时内提供解决方案。

专业团队:拥有经验丰富的技术团队，确保服务质量和技术水平。

客户至上:以客户需求为中心，提供全方位、全周期的服务支持，确保客户满意。

5.服务优势

全程跟踪:从售前咨询到售后维护，提供全程跟踪服务，确保客户无后顾之忧。

定制化服务:根据客户需求提供定制化服务，满足不同客户的特殊需求。
