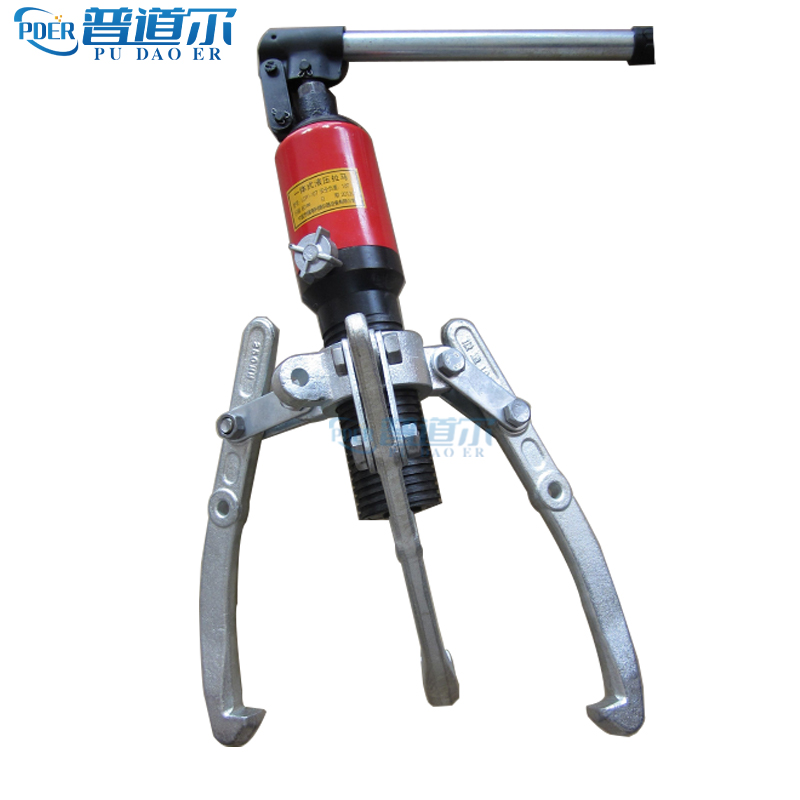

普道尔一体式液压拉马DYZ-30三爪轴承拔轮器

普道尔一体式液压拉马DYZ-30三爪轴承拔轮器


DYZ一体式液压拉马（拔轮器）工作原理

液压拉马是以液压起动杆直接前进移动，故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距，操作时只要把手前后小幅度摆动，油压起动杆前移，钩爪相对应后退，把被拉物体拉出。

DYZ-30一体式液压拉马（拔轮器）应用范围

DYZ整体式液压拉马的应用范围：液压拉马是一种替代传统拉马的理想化新工具。操作方便，使用省力，不受场地限制，本拉马结构紧凑，使用灵活，重量轻，体积小，携带方便，适用于工厂、修理场所。

DYZ-30一体式液压拉马（拔轮器）性能参数

型号规格   DYZ-30

安全负重 T   25

行程 mm   60

三爪调节范围 mm 150-500

泵额定压力 MPa   63

DYZ-30一体式液压拉马（拔轮器）使用方法与注意事项

1、使用时先把手柄的开槽端套入回油阀杆，并将回油阀杆按顺时针方向旋紧。

2、把钩爪座调整到爪钩抓住所拉物体。

3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进，爪钩相应后退，把被拉物体拉出。

4、液压拉马的活塞起动杆有效距只有50mm，故使用时伸距不得大于50mm,当没有拉出时停止，松开回油阀门，让活塞起动杆缩回去，调好后 次再重复1、2、3步骤拉出为止。

5、欲使活塞起动杆缩回去，只须用手柄开槽端将回油阀杆按逆时针方向微微旋松，活塞起动杆在弹簧作用下渐渐回缩。

6、使用前应根据被拉物体的外径，拉距及负载力，选择相应吨位的液压拉马，切忌超载使用，避免损坏。

7、本液压拉马在-5℃~45℃中使用，采用（GB443-84）N15机械油；在-20℃~-5℃中使用，采用（GB442-64）合成锭子油。

8、为防止超载引起机具损坏，液压装置内设有超载自动卸荷阀，当被拉物体超过额定负载时，超荷阀会自动卸荷，而改 更大吨位的液压拉马。

整体式液压拉马功能说明

1 整体式液压拉马操作方便、省力；

2.三爪式与二爪式可根据现场工作需要拆换；

3.可任意选配泵浦；

4.使用灵活、重量轻、体积小、携带方便，适用于工厂、船舶、修理场所的理想工具。

普道尔一体式液压拉马DYZ-30三爪轴承拔轮器

整体式液压拉马使用方法

整体式液压拉马是一种替代传统拉马的 理想工具，其具有结构紧凑、使用灵活、携带操作方便省力、较少受场地限制等特点，适用于各种维修场所。

1、整体式液压拉马使用前先将回油阀杆按顺时针方向旋紧；

2、把钩爪座调整到爪钩抓住所拉物体；

3、来回掀动活塞起动杆向前平稳前进，爪钩相应后退，把被拉物体拉出；

4、若使用时需要活塞起动杆伸距大于液压拉马活塞起动杆有效距，则需要在伸出距接进有效距时停止，松开回油阀杆，让活塞起动杆缩回去，调好后再次重复1-3步，直到拉出为止；

5、要松开回油阀杆，只需将回油阀按逆时针方向微微旋松。活塞起动杆在弹簧作用下渐渐回缩；

6、使用前必须估计被拉出物体所需力， 合适拉马，切忌超重使用避免损坏；

7、液压拉马工作用油以抗磨液压油为宜，工作油须 清洁。
