德国Elbe万向轴0.105.100原装进口、专业代理

一、德国Elbe万向轴0.105.100

Elbe万向轴0.105.100

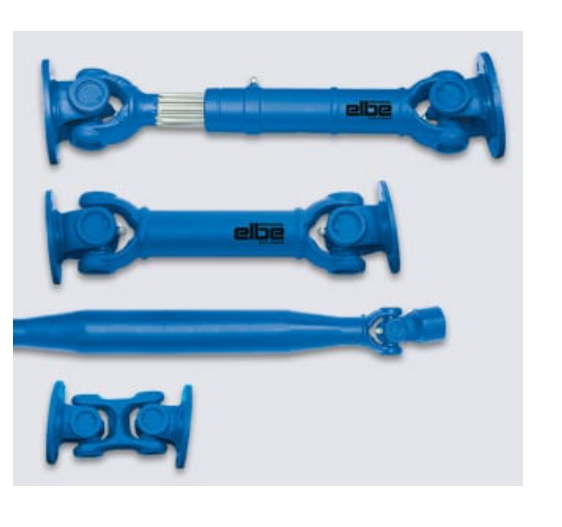

Elbe万向节轴
根据版本不同，包括叉形部件、 轴套、滚针轴承或滚柱轴承、轮廓位移和精密钢管。
叉形件采用模锻工艺制造，万向节横轴采用冷挤压或模锻工艺制造。然后对毛坯进行机加工。传动轴受力较大的驱动轴的高受力部位进行热处理，以达到硬度和韧性的组合。
 随后，对万向节轴颈和轴承座进行精密加工。叉形部件钻孔以安装滚针或滚柱轴承衬套。
轮廓变速箱的轮毂采用拉削加工、 而对应的轴轮廓则是 轧制，无需切削。
如果需要尽可能减小万向轴的轴向位移力，可以在轮廓上涂一层高质量的塑料。

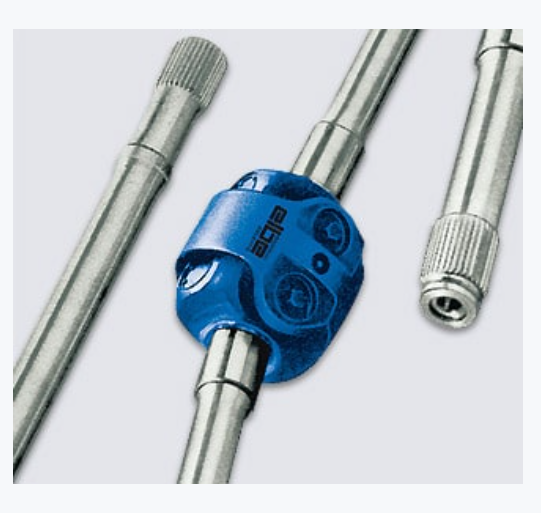

轧制工艺
采用轧制工艺制造花键的优点是，纤维层不会中断。同时，表面硬化和高接触率也得以实现，因此齿面磨损比铣削齿面小。在装配传动轴时，轴承衬套和蜘蛛网都由卡环固定。
根据客户要求使用润滑脂进行润滑（如高温润滑脂、长期润滑脂、低温润滑脂）、 低温润滑脂）。

在维护关节交叉轴承时，应区分三种实施方式
中央润滑:润滑针位于关节交叉处。通过润滑通道向各个轴承提供润滑油。
外部润滑:润滑乳头位于轴承的外面。油脂分布也是通过润滑通道进行的。
免维护在适当的使用条件和/或使用优化的密封系统的情况下，可以避免润滑。

技术参数
关节弯曲角度  30°
法兰直径 58mm
管件的最小长度 240mm
拉伸范围 25mm
管径 28 x 1,5mm
侧面孔数 4
重量  1,18kg

0.1系列编号
0.105.100
0.105.101
0.105.102
0.105.110
0.105.111
0.105.112
0.105.130
0.105.131
0.105.132
0.105.140
