| 详细参数 | |||
|---|---|---|---|
| 品牌 | 普道尔 | 型号 | ZJ20X-4 |
| 换热方式 | 其他 | 装置方式 | 其他 |
| 水压 | 其他 | 加工定制 | 是 |
| 加热器类型 | 轴承加热器 | 工作压力 | 380V |
| 换热面积 | 电流,28.9 | 换热系数 | 内径,150-360mm |
| 加热功率 | 11KVA | 抗电强度 | 外径,450mm |
| 温度范围 | 150℃ | 用途 | 加热轴承 |
| 绝缘电阻 | 自动退磁,有 | 连续使用寿命 | 质保一年 |
| 产地 | 中国 | 外形尺寸 | 其他 |

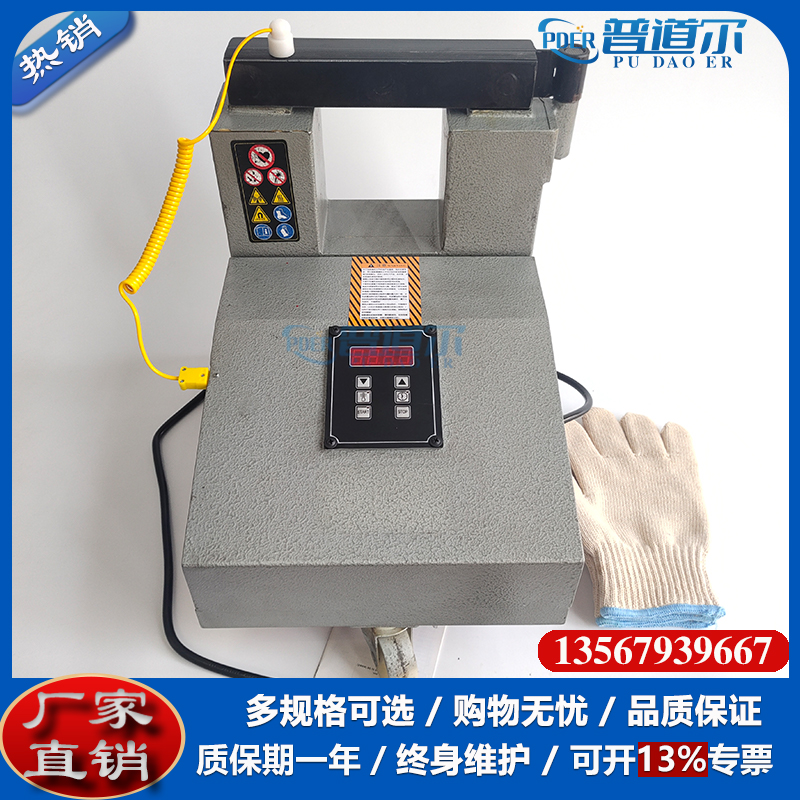

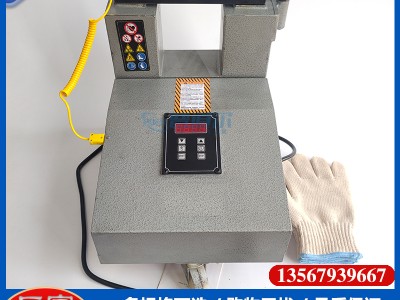

现货促销自控保温式ZJ20X-4轴承加热器快速加热多规格可选
一、ZJ20X型轴承加热器用途
ZJ20系列轴承加热器，主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热，使之膨胀，以满足过盈装配或拆卸的需要。
二、优点
有很多轴承是在安装过程中损坏的，加热方法不当是重要原因之一。如采用烧焊工具加热，会造成轴承变形；采用炉火加热，轴承两面受热不匀；采用油浴加热，会因油质不洁而使轴承污染，噪声增大；采用烤箱加热，太费时间。至于敲打安装，轴承更易受损。
现在的技术是使用ZJ20感应加热器，其优点是： 省钱 节电90%，节油100%，节约厂房占地面积70%； 工作效率提高4倍以上，操作人员减少80%；可靠加热均匀清洁有利于提高装配质量； 环保 无油汽油污染空气，有利于环境改善和工作人员的身体健康。
三、结构与工作原理
结构 ZJ20系列轴承加热器由干式自冷工频感应加热装置（以下简称主机）与控制设备组成。ZJ20X、ZJ20T为移动式结构，其它均为固定式结构。 五、工作原理
1、短路加热 主机为一特殊结构的变压器，可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时，接通主机电源，工件（相当于副边绕组）中感应产生短路电流而被加热。
2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路，工作时，工件中通过主机的磁力线产生涡流而被快速加热。
现货促销自控保温式ZJ20X-4轴承加热器快速加热多规格可选
ZJ20X型加热器参数：
|
型 号 技术参数 |
ZJ20X-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
|
|
额定功率（ KVA ） |
3.3 |
5.5 |
7.5 |
11 |
13 |
18 |
22 |
|
|
额定电压（ V ） |
220 |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
额定电流（ A ） |
12 |
14.5 |
19.7 |
28.9 |
34.2 |
47 |
58 |
|
|
加热工件 |
内径（㎜） |
30-100 |
85-200 |
120-250 |
150-360 |
180-400 |
内燃机齿圈 |
|
|
zui大外径（㎜） |
280 |
360 |
400 |
450 |
500 |
|||
|
宽度㎜ |
115 |
150 |
180 |
200 |
220 |
|||
|
重量（㎏） |
55 |
105 |
120 |
135 |
150 |
180 |
250 |
|
|
型 号 |
轭铁规格 |
尺寸 |
数量 |
适用范围内径（㎜） |
|
ZJ20X-1 |
11 |
20 × 20 |
1 |
30-55 |
|
13 |
40 × 40 |
1 |
55-85 |
|
|
19 |
60 × 60 |
1 |
85-100 |
|
|
-2 |
21 |
70 × 70 |
1 |
85-115 |
|
22 |
80 × 80 |
1 |
115-200 |
|
|
-3 |
31 |
75 × 92 |
1 |
120-250 |
|
-4 |
41 |
75 × 100 |
1 |
150-360 |
|
-5 |
51 |
75 × 125 |
1 |
180-400 |
现货促销自控保温式ZJ20X-4轴承加热器快速加热多规格可选
安装调试
1、将轭铁放置到主机铁芯的端面上。
2、检查插头与插座的接线是否*，接地应良好，然后将插头插入有控制开关的电源插座上。
3、将功能选择开关拨到手控位置，合上电源，这时红色指示灯亮。
4、按起动按钮，主机通电，这时绿色指示灯亮红灯熄；按停止按钮，红灯亮绿灯熄。至此，调试结束，可投入使用。
操作程序
1、根据轴承的内径，选择相应的轭铁（见表2），将串套上轴承的轭铁放置到主机铁芯端面上，应吻合平正。
2、在加热过程中，用点温计测量轴承内圈端平面处温升。当温升符合要求，看准时间记数，停止加热，移开轭铁，取下轴承即可装配。
3、连续加热同一规格轴承，将功能选择开关拨到时控位置，设定加热时间，当轴承被加热到所设时间即自动关断电源。
4、工作完成后，将功能选择开关拨到停止位置，切断位置。
ZJ20X轴承加热器
轴承加热器的工作原理是利用金属在交变磁场中产生涡流而使本身发热，通常用在金属热处理等方面。原理是较厚的金属处于交变磁场中时，会由于电磁感应现象而产生电流。而较厚的金属其产生电流后，电流会在金属内部形成螺旋形的流动路线，这样由于电流流动而产生的热量就都被金属本身吸收了，会导致金属很快升温。
安装调试
1、短路加热: 主机为一特殊结构的变压器，可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时，接通主机电源，工件（相当于副边绕组）中感应产生短路电流而被加热。
2、将轭铁放置到主机铁芯的端面上。
3、检查插头与插座的接线是否*，接地应良好，然后将插头插入有控制开关的电源插座上。
4、将功能选择开关拨到手控位置，合上电源，这时红色指示灯亮。
5、按起动按钮，主机通电，这时绿色指示灯亮红灯熄；按停止按钮，红灯亮绿灯熄。至此，调试结束，可投入使用。
现货促销自控保温式ZJ20X-4轴承加热器快速加热多规格可选
