电动执行机构\IQ12F10B4-96rpm

一、IQ12F10B4 罗托克ROTORK电动执行机构产品介绍

    IQ系列智能型阀门电动装置为引 进罗托克技术型产品。电动执行机构是自动化控制系统中重要的现场控制设备，广泛应用于冶金、造纸、船舶、发电、石化、水利、环保、城市供水等领域。

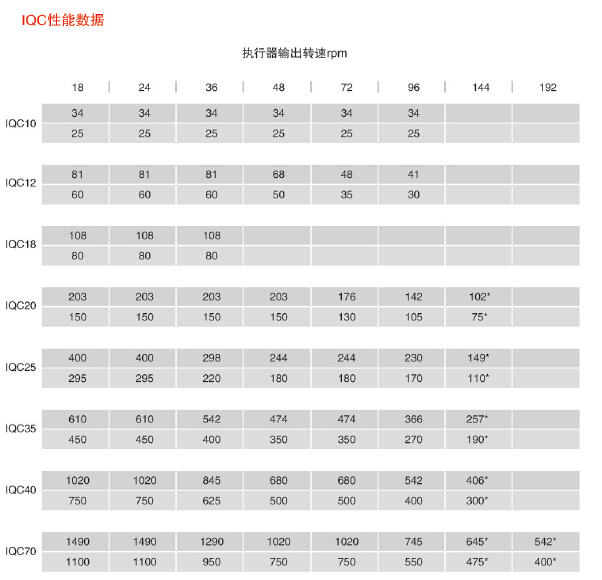

二、IQ12F10B4 罗托克ROTORK电动执行机构性能参数

三、IQ12F10B4 罗托克ROTORK电动执行机构安装与连接

    在执行机构安装之前，根据执行机构的外形尺寸，应选择管道合适的空间，便于安装人员接近和维修时方便，同时注意预留有空间，以便调试、维修、维护时，，可拆卸部件的移去。执行机构不可倒置安装，参考执行机构 型号及重量。如有必要，可将执行机构吊起来，以便垂直和水平安装。检查执行机构法兰安装尺寸，驱动轴套是否和阀门相吻合，否则从执行机构的底座上卸下驱动装置，加工成阀门相配合的形式，重新安装即可。直行程、角行程智能型执行机构的连接安装的法兰端面尺寸均符合ISO5210标准，若有特殊要求，可垂询我厂技术部门或在订购合同上注明。

    多转式智能型执行机构的输出法兰端面尺寸虽然符合ISO5210标准，但考虑到执行机构的输出轴受力情况，驱动连接分为推力型和非推力型。

    多转式智能型电动执行机构的驱动连接，IQ系列执行机构有两种底座，IQ10、12、18、20、25和35型的底座为可拆卸式，而IQ40、70、90、91和95型的底座为整体式。这两种底座均带有符合ISO5210标准的法兰和驱动轴套。

四、IQ12F10B4 罗托克ROTORK电动执行机构产品特点

    1、液晶显示；液晶屏幕数字实时显示阀门的开关位置；显示报警信息。

    2、控制方式：现场旋钮控制阀门位置、远程4-20mA电流信号控制阀门位置

    3、免开罩调试：通过操作设定器和旋钮完成技术参数的设置、设置过程中不需要拆开电气罩，避免了环境的灰尘，潮气等有害物质进入执行机构内部对电气元件的侵害。

    4、高智能化；人机对话功能，随时对执行机构进行监控。

    5、可靠的防护性：经过加工中心等精密设备的加工，执行机构的零部件通过精准的装配。合金外壳表面涂层为聚酯粉末，防护等级为IP68，可适应各种腐蚀性工作环境。防爆型电动执行机构防爆等级为ExdIICT4，适合IIA、IIB、IIC级爆炸混合物的1、2区场所等危险工作环境。

    6、低噪音：使用加工中心螺纹磨等精密设备加工的零配件，使得执行机构的工作噪音仅为50分贝。

    7、自馈性：防止阀门的反转

    8、离合器：*的手动、电动切换手柄。扳动手柄可轻松的切换到手动进行手轮操作，当进行电动操作时，离合器可以自动的切合到电动档进行电动工作。

    9、手轮：当意外断电等紧急情况下，可以进行手动操作控制阀门工作。

    10、电机：使用单相或三相全封闭鼠笼式感应电机，启动力矩大，转动惯量小。

    11、接线盒：采用接头盒插座方式，外接线接到插头上，只要拔下插头就能拆下执行机构，这样就避免了维护过程中重新接线而发生的错误。

   12、编码器：可选配编码器，该编码器测量精度高，使用寿命长。

    13、限位开关：安装在输出轴上的可调撞块可以精确地触动限位开关，手动操作时行程不收限位开关影响。

14、力矩开关：调整可调撞块可以精确地调整执行机构的输出扭矩，当输出转矩达到额定转矩时，可调撞块触动限位开关，电动执行机构停止工作。
