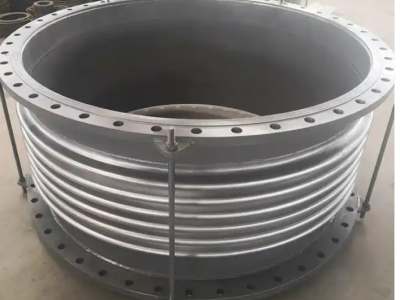

轴向内压式波纹补偿器

详细参数
品牌	超溢德	型号	DN32-2000mm
类型	补偿器	是否进口	否
是否标准件	标准件	样品或现货	现货
加工定制	是	材质	不锈钢
规格尺寸	30mm*200mm	产地	其他

我们的轴向型内压式波纹补偿器主要是用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
产品介绍：轴向内压式波纹补偿器1、型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa2、连接方式：1、法兰连接 2、接管连接3、轴向补偿量：18mm-400mm轴向内压式波纹补偿器4、型号示例如右图：举例：0.6TNY500TF  表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。：使用说明播报编辑内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。作用力的计算：内压推力：F=100·P·A  轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y  弯 矩：My=Fy·L弯 矩：Mθ=Kθ·θ  合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度 θ ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m
