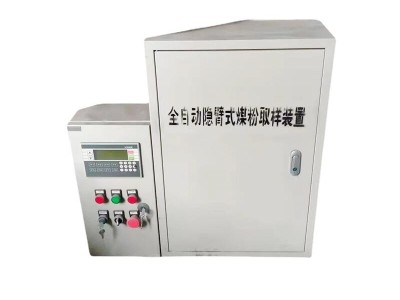

JNHM-II全自动固定隐臂煤粉取样装置

详细参数

一、   概述

JNHM-II全自动固定隐臂煤粉取样装置，是用于正压直吹式制粉系统一次 风送粉管道上煤粉取样专用设备。在磨煤机日常运行中，磨煤机研磨 件的磨损、煤种、块度的变化，煤粉细度将产生较大的变化，直接影 响锅炉燃烧效率，增加发电成本，因此定期对煤粉细度取样检测，当 煤粉细度超过设计值时，及时调整、更换磨煤机研磨件或调整分离器 折向门开度，以实现煤粉细度达到设计要求。全自动煤粉取样装置可 以通过程序和远程控制，实现了煤粉取样自动化，减少了人员的劳动

强度，让煤粉取样工作，变的轻松、简单。

二、   产品结构形式

每套取样装置内包含取样管、抽气器、分离器、外壳体、安装法 兰、调压过滤器、取样管传动执行器、电动进气调节阀、电动取样阀、

电动吹扫阀、差压变速器、防堵取样器、吹扫电磁阀等组成。

1、取样管—伸入煤粉管道中，取样口朝向煤粉气流来向，煤粉由此

进入取样装置。取样为多点取样。

2 、取样瓶—将旋风分离器分离出的煤粉样品集中存放，供标定用。

3、旋风分离器—将气粉混合物进行固气分离，煤粉因重力作用被旋 转气流甩到器壁，再靠重力作用落入积粉器。分离后的气体沿中间路 线上升顶部，从顶部出气口排出，经射器抽气器抽吸重新送入煤粉管

道，实现煤粉和气体的分离。

4、射器抽气器—用压缩空气作为动力，使取样管、旋风分离器、取



样瓶产生负压，让煤粉顺利进入旋风分离器中进行固气分离。

5 、外壳体—安装在煤粉管道上，不取样时取样管隐藏在其中

6、安装法兰---将法兰与煤粉管道焊接，固定取样器起到密封作用。

7、电动进气调节阀----用于控制装置内气源的通断，系统根据煤

粉管道内的压力实时调节阀门的开度调整进气压力。

8、电动取样阀----打开此阀门煤粉从取样管进入分离器然后落入

取样瓶。

9、电动吹扫阀------关闭此阀门迫使压缩空气向下进入分离器取

样管内对取样装置内部进行吹扫。

10、电动执行器-----转动 90 度用于将取样管推送、退回到取样点

位置。

11、调压过滤器------由于压缩空气压力过高电动调节阀调节灵敏 度会受影响，可通过调整此阀调整进气压力上限，可以提高电动调节 阀的调节的灵敏度。此过滤器可以过滤掉压缩空气里面的水分能够防

止取样管堵塞。此过滤器采用手动放水，当水位高时要及时放水。

12、压力变送器------测量煤粉管道内的压力，将管道内的压力传 送给进气调节阀调节压缩空气的压力与管道内的压力值相等达到等

速取样的目的。

三、产品特点

1 、隐臂式全自动煤粉取样装置是利用压缩空气为动力，使取样管、 分离器、取样瓶产生负压来抽吸煤粉达到取样目的，并可利用压缩空

气吹扫取样管避免取样管堵塞的问题。设备上备有压力变送器测量煤



粉管道内的压力，将管道内的压力传送给进气电动调节阀调节压缩空 气的压力与管道内的压力值相等达到等速取样的目的，使取出的煤粉 具有代表性。取样管采用隐臂式设计，不工作时取样管垂直隐藏在煤 粉管道外侧，避开煤粉气流对取样管的冲刷，大幅度的提高取样管的

使用寿命。
